Автоматическая коробка переключения передач (АКПП): устройство, принцип работы, преимущества и недостатки

Автоматическая коробка переключения передач (АКПП) – это сложный механизм, который значительно упрощает управление автомобилем, особенно в условиях городского трафика. Она избавляет водителя от необходимости вручную переключать передачи, что особенно ценно для начинающих автомобилистов и тех, кто предпочитает комфортное вождение. АКПП автоматически выбирает оптимальную передачу в зависимости от скорости движения, нагрузки на двигатель и других факторов. В этой статье мы подробно рассмотрим устройство, принцип работы, преимущества и недостатки АКПП, а также разберем распространенные мифы и заблуждения, связанные с этим типом трансмиссии. Мы также предоставим фотоиллюстрации, чтобы лучше визуализировать компоненты и процессы.

Что такое АКПП и зачем она нужна?

АКПП – это тип трансмиссии, который автоматически переключает передачи, освобождая водителя от необходимости использовать педаль сцепления и рычаг переключения передач. В отличие от механической коробки передач (МКПП), где водитель должен самостоятельно выбирать передачу в зависимости от скорости и оборотов двигателя, АКПП делает это автоматически, используя гидравлическую систему, электронные датчики и управляющий блок.

Основная задача АКПП – передавать крутящий момент от двигателя к колесам, обеспечивая оптимальную тягу и скорость движения. Кроме того, АКПП обеспечивает плавное переключение передач, что повышает комфорт вождения и снижает износ двигателя и других компонентов автомобиля.

Ключевые преимущества АКПП:

• Упрощенное управление: Водителю не нужно беспокоиться о переключении передач, что особенно удобно в пробках и при маневрировании.
• Повышенный комфорт: Плавное переключение передач обеспечивает более комфортное вождение.
• Снижение нагрузки на водителя: Меньше действий, которые необходимо выполнять водителю, снижает утомляемость в длительных поездках.
• Защита двигателя: Автоматическое переключение передач помогает предотвратить перегрузку двигателя и продлить его срок службы.

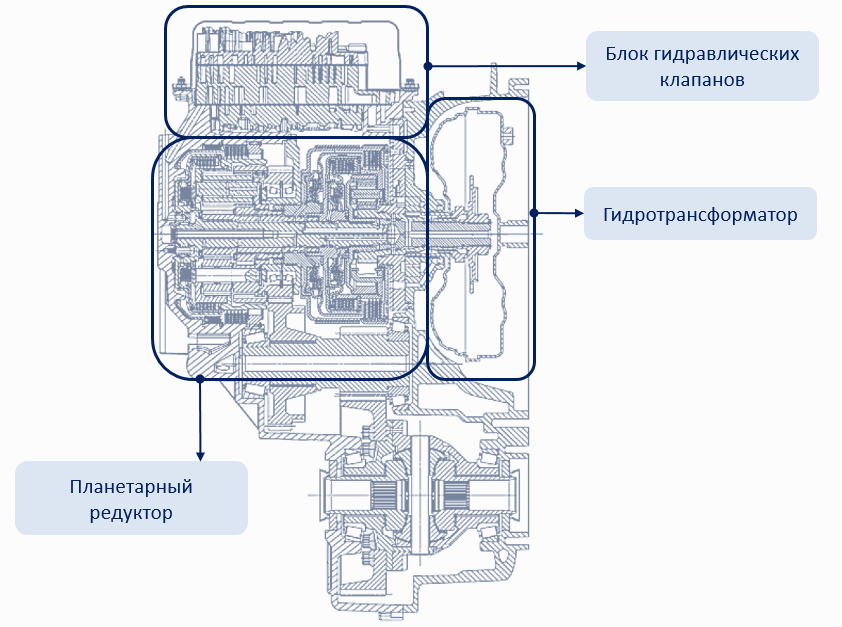

Устройство АКПП: основные компоненты

АКПП состоит из множества сложных компонентов, работающих в слаженной системе. Рассмотрим основные элементы, обеспечивающие автоматическое переключение передач:

Гидротрансформатор (ГДТ)

Гидротрансформатор – это ключевой элемент АКПП, который передает крутящий момент от двигателя к коробке передач. Он состоит из трех основных компонентов: насосного колеса, турбинного колеса и реактора. Насосное колесо соединено с двигателем и вращается вместе с ним, создавая поток масла. Этот поток масла направляется на турбинное колесо, которое соединено с входным валом коробки передач. Реактор, расположенный между насосным и турбинным колесами, усиливает крутящий момент.

ГДТ обеспечивает плавное трогание с места и гасит вибрации двигателя. Он также позволяет двигателю работать на оптимальных оборотах, независимо от скорости автомобиля.

Планетарные передачи

Планетарные передачи – это система шестерен, которая обеспечивает различные передаточные числа. Они состоят из центральной (солнечной) шестерни, нескольких планетарных шестерен, водила и эпициклической шестерни. Изменяя блокировку различных шестерен, можно получать разные передаточные числа.

Планетарные передачи обеспечивают компактность и высокую надежность АКПП. Они позволяют создавать множество передаточных чисел, необходимых для оптимальной работы двигателя в различных условиях движения.

Фрикционные муфты и тормоза

Фрикционные муфты и тормоза используются для блокировки различных шестерен в планетарной передаче. Они представляют собой диски с фрикционным покрытием, которые сжимаются гидравлическим давлением, блокируя или освобождая определенные элементы планетарной передачи.

Фрикционные муфты и тормоза обеспечивают быстрое и плавное переключение передач. Они управляются гидравлической системой АКПП, которая получает информацию от электронных датчиков и управляющего блока.

Гидравлическая система

Гидравлическая система АКПП отвечает за управление фрикционными муфтами и тормозами. Она состоит из масляного насоса, гидроаккумуляторов, клапанов и каналов. Масляный насос создает необходимое давление масла, которое используется для управления фрикционными муфтами и тормозами.

Гидравлическая система обеспечивает точное и своевременное переключение передач. Она получает информацию от электронных датчиков и управляющего блока, который определяет оптимальную передачу в зависимости от условий движения.

Электронный блок управления (ЭБУ)

Электронный блок управления – это мозг АКПП. Он получает информацию от различных датчиков, таких как датчик скорости автомобиля, датчик положения дроссельной заслонки, датчик температуры масла и другие. На основе этой информации ЭБУ определяет оптимальную передачу и управляет гидравлической системой АКПП.

ЭБУ обеспечивает интеллектуальное управление АКПП. Он адаптируется к стилю вождения водителя и условиям движения, обеспечивая оптимальную производительность и экономичность.

Принцип работы АКПП: пошаговое объяснение

Принцип работы АКПП основан на взаимодействии всех вышеперечисленных компонентов. Рассмотрим пошагово процесс переключения передач:

1. Запуск двигателя: При запуске двигателя насосное колесо гидротрансформатора начинает вращаться, создавая поток масла.
2. Передача крутящего момента: Поток масла передает крутящий момент на турбинное колесо, которое соединено с входным валом коробки передач.
3. Выбор передачи: Электронный блок управления получает информацию от датчиков и определяет оптимальную передачу.
4. Управление гидравлической системой: ЭБУ управляет гидравлической системой, которая включает и выключает фрикционные муфты и тормоза, блокируя или освобождая определенные элементы планетарной передачи.
5. Переключение передачи: В результате блокировки или освобождения шестерен изменяется передаточное число, и автомобиль переключается на нужную передачу.
6. Повторение цикла: Процесс повторяется автоматически в зависимости от скорости движения, нагрузки на двигатель и других факторов.

Типы АКПП: разнообразие конструкций

Существует несколько типов АКПП, отличающихся по конструкции и принципу работы. Рассмотрим наиболее распространенные типы:

Классическая АКПП

Классическая АКПП – это наиболее распространенный тип АКПП. Она использует гидротрансформатор, планетарные передачи, фрикционные муфты и гидравлическую систему для автоматического переключения передач. Классические АКПП отличаются высокой надежностью и плавностью переключения передач.

Роботизированная коробка передач (РКПП)

Роботизированная коробка передач – это, по сути, механическая коробка передач с автоматизированным управлением. В РКПП используется электронный блок управления и актуаторы для автоматического выжима сцепления и переключения передач; РКПП отличаются более высокой экономичностью по сравнению с классическими АКПП, но могут быть менее плавными в переключении передач.

Вариатор (CVT)

Вариатор – это бесступенчатая трансмиссия, которая обеспечивает плавное изменение передаточного числа без дискретных ступеней. В вариаторе используется ремень или цепь, которая перемещается между двумя конусообразными шкивами. Изменяя расстояние между шкивами, можно плавно изменять передаточное число.

Вариаторы обеспечивают высокую экономичность и плавность хода, но могут быть менее надежными, чем классические АКПП.

Автоматическая коробка передач с двойным сцеплением (DCT)

Автоматическая коробка передач с двойным сцеплением – это тип трансмиссии, который использует два сцепления для быстрого и плавного переключения передач. Одно сцепление отвечает за четные передачи, а другое – за нечетные. Когда одна передача включена, следующее сцепление уже подготовлено для переключения, что обеспечивает очень быстрое и плавное переключение передач.

DCT обеспечивают высокую производительность и экономичность, но могут быть более сложными и дорогими в обслуживании, чем классические АКПП.

Преимущества и недостатки АКПП

Как и любой другой тип трансмиссии, АКПП имеет свои преимущества и недостатки. Рассмотрим основные из них:

Преимущества АКПП:

• Упрощенное управление: Водителю не нужно беспокоиться о переключении передач, что особенно удобно в пробках и при маневрировании.
• Повышенный комфорт: Плавное переключение передач обеспечивает более комфортное вождение.
• Снижение нагрузки на водителя: Меньше действий, которые необходимо выполнять водителю, снижает утомляемость в длительных поездках.
• Защита двигателя: Автоматическое переключение передач помогает предотвратить перегрузку двигателя и продлить его срок службы.
• Удобство для начинающих водителей: АКПП значительно упрощает процесс обучения вождению.

Недостатки АКПП:

• Более высокая стоимость: Автомобили с АКПП обычно стоят дороже, чем автомобили с МКПП.
• Более сложная конструкция: АКПП имеет более сложную конструкцию, что может привести к более дорогому ремонту.
• Более высокий расход топлива: В некоторых случаях АКПП может потреблять больше топлива, чем МКПП, хотя современные АКПП становятся все более экономичными.
• Меньшая динамика разгона: В некоторых случаях АКПП может обеспечивать меньшую динамику разгона по сравнению с МКПП.
• Чувствительность к качеству масла: АКПП требует использования специального масла и своевременной его замены.

Обслуживание и ремонт АКПП

Правильное обслуживание и своевременный ремонт АКПП – залог ее долгой и надежной работы. Вот несколько важных рекомендаций:

• Регулярная замена масла: Масло в АКПП необходимо менять в соответствии с рекомендациями производителя автомобиля. Своевременная замена масла предотвращает износ компонентов АКПП и обеспечивает ее нормальную работу.
• Использование качественного масла: Используйте только рекомендованное производителем масло для АКПП. Некачественное масло может привести к повреждению компонентов АКПП.
• Избегайте резких стартов и торможений: Резкие старты и торможения увеличивают нагрузку на АКПП и могут привести к ее преждевременному износу.
• Следите за уровнем масла: Регулярно проверяйте уровень масла в АКПП и при необходимости доливайте его.
• Обращайтесь к квалифицированным специалистам: При возникновении проблем с АКПП обращайтесь только к квалифицированным специалистам, имеющим опыт ремонта АКПП.

Распространенные мифы об АКПП

Существует множество мифов и заблуждений, связанных с АКПП. Рассмотрим некоторые из них:

• АКПП менее надежна, чем МКПП: Это не всегда так. Современные АКПП отличаются высокой надежностью, особенно при правильном обслуживании.
• АКПП потребляет больше топлива, чем МКПП: Это справедливо для старых моделей АКПП. Современные АКПП становятся все более экономичными и могут даже превосходить МКПП по экономичности в некоторых условиях.
• АКПП не подходит для спортивной езды: Это не так. Существуют АКПП, специально разработанные для спортивной езды, которые обеспечивают быстрое и точное переключение передач.
• АКПП не требует обслуживания: Это опасное заблуждение. АКПП требует регулярного обслуживания, включая замену масла и фильтров.
