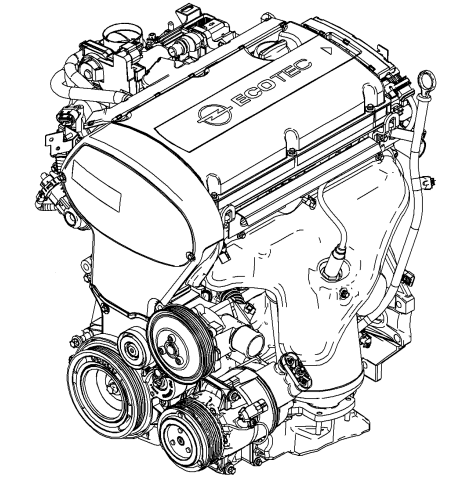

Двигатель Z16XEP, устанавливаемый на автомобили Opel, представляет собой один из самых распространенных и надежных агрегатов в линейке двигателей компании. Этот двигатель, объемом 1.6 литра, зарекомендовал себя как экономичный и достаточно мощный для повседневной эксплуатации; В данной статье мы подробно рассмотрим устройство двигателя Z16XEP, его основные компоненты, принцип работы, распространенные неисправности и способы их устранения, а также особенности обслуживания. Это позволит вам лучше понимать работу вашего автомобиля и своевременно реагировать на возникающие проблемы.
Основные компоненты двигателя Z16XEP
Двигатель Z16XEP состоит из множества взаимосвязанных компонентов, каждый из которых играет важную роль в его работе. К основным компонентам относятся:
- Блок цилиндров: Основа двигателя, в которой размещены цилиндры и каналы для охлаждающей жидкости и масла.
- Головка блока цилиндров (ГБЦ): Расположена над блоком цилиндров и содержит клапаны, распредвалы и камеры сгорания.
- Поршни: Движутся внутри цилиндров, преобразуя энергию сгорания топлива в механическую работу.
- Шатуны: Соединяют поршни с коленчатым валом и передают ему усилие.
- Коленчатый вал: Преобразует возвратно-поступательное движение поршней во вращательное движение, которое передается на трансмиссию.
- Распредвалы: Управляют открытием и закрытием клапанов.
- Клапаны: Регулируют подачу топливно-воздушной смеси в цилиндры и выпуск отработавших газов.
- Система смазки: Обеспечивает смазку всех движущихся частей двигателя для снижения трения и износа.
- Система охлаждения: Поддерживает оптимальную температуру двигателя, предотвращая перегрев.
- Система впуска: Обеспечивает подачу воздуха в двигатель.
- Система зажигания: Обеспечивает воспламенение топливно-воздушной смеси в цилиндрах.
- Система управления двигателем (ЭБУ): Контролирует все процессы, происходящие в двигателе, на основе показаний различных датчиков.
Блок цилиндров
Блок цилиндров двигателя Z16XEP изготовлен из чугуна, что обеспечивает ему высокую прочность и долговечность. Внутри блока расположены четыре цилиндра, в которых перемещаются поршни. Каналы для охлаждающей жидкости и масла обеспечивают поддержание оптимальной температуры и смазку движущихся частей. На блоке цилиндров также расположены крепления для других компонентов двигателя.
Головка блока цилиндров (ГБЦ)
Головка блока цилиндров изготовлена из алюминиевого сплава, что обеспечивает ей легкость и хорошую теплопроводность. В ГБЦ расположены клапаны, распредвалы, камеры сгорания и каналы для впуска и выпуска. Клапаны открываются и закрываются с помощью распредвалов, регулируя подачу топливно-воздушной смеси в цилиндры и выпуск отработавших газов. Камеры сгорания являются местом, где происходит воспламенение топливно-воздушной смеси.
Поршни, шатуны и коленчатый вал
Поршни двигателя Z16XEP изготовлены из алюминиевого сплава и имеют три кольца: два компрессионных и одно маслосъемное. Компрессионные кольца обеспечивают герметичность камеры сгорания, а маслосъемное кольцо удаляет излишки масла со стенок цилиндра. Шатуны соединяют поршни с коленчатым валом и передают ему усилие. Коленчатый вал преобразует возвратно-поступательное движение поршней во вращательное движение, которое передается на трансмиссию.
Распредвалы и клапаны
Двигатель Z16XEP оснащен двумя распредвалами: впускным и выпускным. Распредвалы управляют открытием и закрытием клапанов. Клапаны регулируют подачу топливно-воздушной смеси в цилиндры и выпуск отработавших газов. Правильная работа клапанов имеет решающее значение для эффективной работы двигателя.
Система смазки
Система смазки двигателя Z16XEP обеспечивает смазку всех движущихся частей двигателя для снижения трения и износа. Масляный насос подает масло из масляного поддона через масляный фильтр к различным узлам двигателя. Масляный фильтр очищает масло от загрязнений. Система смазки также способствует охлаждению двигателя.
Система охлаждения
Система охлаждения двигателя Z16XEP поддерживает оптимальную температуру двигателя, предотвращая перегрев. Охлаждающая жидкость циркулирует по каналам в блоке цилиндров и головке блока цилиндров, отводя тепло от двигателя. Радиатор охлаждает охлаждающую жидкость, а вентилятор радиатора помогает увеличить поток воздуха через радиатор. Термостат регулирует поток охлаждающей жидкости в зависимости от температуры двигателя.
Система впуска и выпуска
Система впуска двигателя Z16XEP обеспечивает подачу воздуха в двигатель. Воздушный фильтр очищает воздух от загрязнений. Впускной коллектор распределяет воздух по цилиндрам. Система выпуска выводит отработавшие газы из двигателя. Каталитический нейтрализатор снижает выбросы вредных веществ в атмосферу.
Система зажигания
Система зажигания двигателя Z16XEP обеспечивает воспламенение топливно-воздушной смеси в цилиндрах. Катушка зажигания преобразует низкое напряжение от аккумулятора в высокое напряжение, которое необходимо для образования искры на свечах зажигания. Свечи зажигания создают искру, которая воспламеняет топливно-воздушную смесь.
Система управления двигателем (ЭБУ)
Система управления двигателем (ЭБУ) контролирует все процессы, происходящие в двигателе, на основе показаний различных датчиков. Датчики измеряют температуру двигателя, давление воздуха, положение дроссельной заслонки, содержание кислорода в отработавших газах и другие параметры. ЭБУ анализирует эти данные и управляет работой системы впрыска топлива, системы зажигания и других систем двигателя для обеспечения оптимальной работы двигателя.
Принцип работы двигателя Z16XEP
Двигатель Z16XEP работает по четырехтактному циклу, который состоит из следующих этапов:
- Впуск: Поршень движется вниз, создавая разрежение в цилиндре. Впускной клапан открывается, и топливно-воздушная смесь поступает в цилиндр.
- Сжатие: Поршень движется вверх, сжимая топливно-воздушную смесь. Оба клапана закрыты.
- Сгорание (Рабочий ход): Свеча зажигания создает искру, которая воспламеняет топливно-воздушную смесь. Сгорание топлива создает высокое давление, которое толкает поршень вниз.
- Выпуск: Поршень движется вверх, выталкивая отработавшие газы из цилиндра. Выпускной клапан открыт.
Этот цикл повторяется в каждом цилиндре, обеспечивая вращение коленчатого вала и работу двигателя.
Распространенные неисправности двигателя Z16XEP
Как и любой другой двигатель, Z16XEP подвержен различным неисправностям. К наиболее распространенным неисправностям относятся:
- Повышенный расход масла: Может быть вызван износом поршневых колец, сальников клапанов или другими проблемами.
- Нестабильная работа двигателя: Может быть вызвана неисправностью свечей зажигания, катушки зажигания, датчиков или другими проблемами в системе зажигания или системе впрыска топлива.
- Потеря мощности: Может быть вызвана засорением воздушного фильтра, неисправностью каталитического нейтрализатора, утечкой вакуума или другими проблемами.
- Перегрев двигателя: Может быть вызван неисправностью термостата, водяного насоса, радиатора или другими проблемами в системе охлаждения.
- Шум в двигателе: Может быть вызван износом подшипников, стуком клапанов или другими проблемами.
Повышенный расход масла
Повышенный расход масла является распространенной проблемой двигателя Z16XEP. Это может быть вызвано износом поршневых колец, сальников клапанов или другими проблемами. Изношенные поршневые кольца позволяют маслу проникать в камеру сгорания, где оно сгорает вместе с топливом. Изношенные сальники клапанов позволяют маслу проникать в цилиндры через направляющие клапанов. Для устранения этой проблемы может потребоваться замена поршневых колец, сальников клапанов или других деталей двигателя.
Нестабильная работа двигателя
Нестабильная работа двигателя может быть вызвана неисправностью свечей зажигания, катушки зажигания, датчиков или другими проблемами в системе зажигания или системе впрыска топлива. Неисправные свечи зажигания могут не обеспечивать достаточно сильную искру для воспламенения топливно-воздушной смеси. Неисправная катушка зажигания может не вырабатывать достаточно высокое напряжение для образования искры на свечах зажигания. Неисправные датчики могут предоставлять неверные данные ЭБУ, что приводит к неправильной работе двигателя. Для устранения этой проблемы может потребоваться замена свечей зажигания, катушки зажигания, датчиков или других деталей двигателя.
Потеря мощности
Потеря мощности может быть вызвана засорением воздушного фильтра, неисправностью каталитического нейтрализатора, утечкой вакуума или другими проблемами. Засоренный воздушный фильтр ограничивает поток воздуха в двигатель, что приводит к снижению мощности. Неисправный каталитический нейтрализатор препятствует нормальному выпуску отработавших газов, что также приводит к снижению мощности. Утечка вакуума может нарушить работу системы впрыска топлива и привести к снижению мощности. Для устранения этой проблемы может потребоваться замена воздушного фильтра, каталитического нейтрализатора, устранение утечек вакуума или другие ремонтные работы.
Перегрев двигателя
Перегрев двигателя может быть вызван неисправностью термостата, водяного насоса, радиатора или другими проблемами в системе охлаждения. Неисправный термостат может не открываться или не закрываться должным образом, что приводит к нарушению циркуляции охлаждающей жидкости. Неисправный водяной насос может не обеспечивать достаточный поток охлаждающей жидкости. Засоренный радиатор может препятствовать нормальному охлаждению охлаждающей жидкости. Для устранения этой проблемы может потребоваться замена термостата, водяного насоса, радиатора или другие ремонтные работы.
Шум в двигателе
Шум в двигателе может быть вызван износом подшипников, стуком клапанов или другими проблемами. Изношенные подшипники могут издавать стук или скрежет. Стук клапанов может быть вызван неправильной регулировкой клапанов или износом деталей клапанного механизма. Для устранения этой проблемы может потребоваться замена подшипников, регулировка клапанов или другие ремонтные работы.
Обслуживание двигателя Z16XEP
Регулярное обслуживание двигателя Z16XEP является ключевым фактором для его долгой и надежной работы. К основным мероприятиям по обслуживанию относятся:
- Замена масла и масляного фильтра: Рекомендуется проводить каждые 10 000, 15 000 км пробега или раз в год.
- Замена воздушного фильтра: Рекомендуется проводить каждые 20 000 ‒ 30 000 км пробега.
- Замена свечей зажигания: Рекомендуется проводить каждые 30 000 ‒ 40 000 км пробега.
- Замена топливного фильтра: Рекомендуется проводить каждые 40 000 ‒ 50 000 км пробега.
- Проверка и регулировка клапанов: Рекомендуется проводить каждые 60 000 ‒ 80 000 км пробега.
- Замена охлаждающей жидкости: Рекомендуется проводить каждые 2-3 года.
- Замена ремня ГРМ (если применимо): Рекомендуется проводить в соответствии с рекомендациями производителя.
Своевременное выполнение этих мероприятий позволит предотвратить серьезные поломки и продлить срок службы двигателя.
Правильная эксплуатация и своевременное обслуживание двигателя Z16XEP позволяют обеспечить его долгую и надежную работу. Знание основных компонентов, принципа работы и распространенных неисправностей этого двигателя поможет вам вовремя реагировать на возникающие проблемы и предотвращать серьезные поломки. Регулярное техническое обслуживание, включающее замену масла, фильтров и других расходных материалов, является залогом долгой и бесперебойной работы вашего автомобиля Opel. Понимание нюансов работы двигателя Z16XEP позволит вам более осознанно подходить к его обслуживанию и ремонту. Не забывайте обращаться к квалифицированным специалистам для проведения сложных ремонтных работ и диагностики неисправностей.
