Ходовая часть самоходной машины – это комплекс узлов и механизмов, обеспечивающих ее передвижение по различным типам поверхностей. От ее исправного состояния напрямую зависит проходимость, устойчивость и безопасность эксплуатации техники. Понимание конструкции, принципов работы и методов обслуживания ходовой части является ключевым для эффективной и долговечной работы самоходной машины. В этой статье мы подробно рассмотрим устройство ходовой части, основные неисправности, методы диагностики и ремонта, а также особенности обслуживания различных типов самоходных машин.
Устройство ходовой части самоходной машины
Ходовая часть самоходной машины представляет собой сложную систему, включающую несколько ключевых компонентов, работающих в тесной взаимосвязи для обеспечения передвижения. Основные элементы ходовой части:
- Рама: Основа конструкции, к которой крепятся все остальные элементы ходовой части.
- Подвеска: Система, обеспечивающая упругую связь между рамой и колесами (гусеницами), смягчая удары и вибрации при движении;
- Колеса (или гусеницы): Непосредственно контактируют с поверхностью и передают тяговое усилие.
- Ведущие мосты: Передают крутящий момент от двигателя к колесам (гусеницам).
- Система рулевого управления: Обеспечивает изменение направления движения.
- Тормозная система: Обеспечивает замедление и остановку машины.
Рама
Рама является несущим элементом конструкции самоходной машины. Она воспринимает все нагрузки, возникающие при движении, и передает их на другие узлы и агрегаты. Рамы могут быть различных типов: рамные, полурамные, несущие кузова. Выбор типа рамы зависит от конструкции машины, ее назначения и условий эксплуатации. Рамные конструкции наиболее распространены в тяжелой технике, обеспечивая высокую прочность и жесткость. Полурамные конструкции используются в машинах средней грузоподъемности, а несущие кузова – в легковых автомобилях и некоторых типах сельскохозяйственной техники.

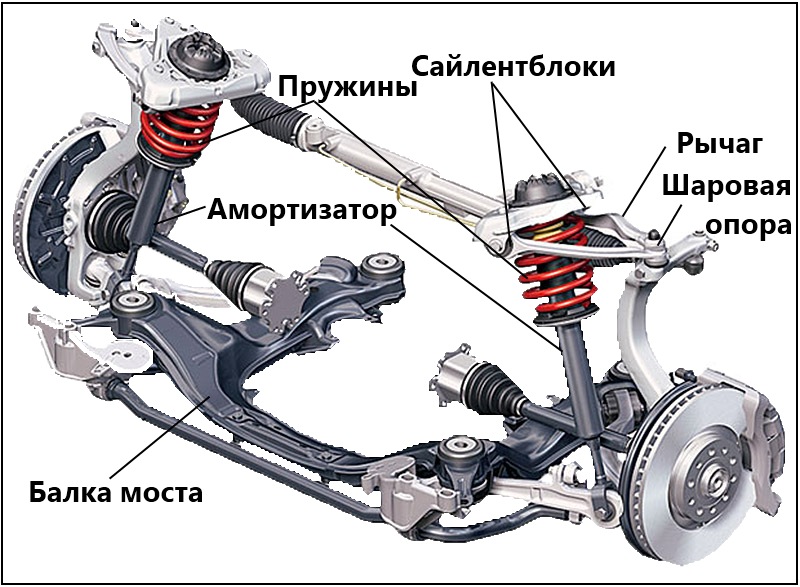

Подвеска
Подвеска предназначена для смягчения ударов и вибраций, передаваемых от неровностей дороги на раму и кузов машины. Она обеспечивает комфорт водителя и пассажиров, а также сохранность груза. Существует несколько типов подвесок:
- Зависимая подвеска: Колеса одной оси связаны между собой жесткой балкой. Обеспечивает высокую прочность и проходимость, но менее комфортна.
- Независимая подвеска: Каждое колесо имеет собственную систему амортизации. Обеспечивает более плавный ход и лучшую управляемость.
- Пневматическая подвеска: Использует сжатый воздух для регулирования жесткости подвески. Обеспечивает высокий уровень комфорта и возможность изменения клиренса.
- Гидропневматическая подвеска: Сочетает в себе элементы гидравлической и пневматической подвесок. Обеспечивает плавный ход и высокую грузоподъемность.
- Рессорная подвеска: Использует рессоры для амортизации. Простая и надежная конструкция, часто применяется в грузовых автомобилях.
- Торсионная подвеска: Использует торсионы (упругие стержни) для амортизации. Компактная и эффективная конструкция.
В качестве амортизирующих элементов подвески используются пружины, рессоры, торсионы, а также гидравлические или пневматические амортизаторы. Амортизаторы гасят колебания подвески, предотвращая раскачку машины.
Колеса и шины
Колеса являются элементами, непосредственно контактирующими с поверхностью дороги. Они должны обеспечивать хорошее сцепление с дорогой, передавать тяговое усилие и обеспечивать управляемость машины. Шины, устанавливаемые на колеса, играют важную роль в обеспечении комфорта и безопасности движения. Существуют различные типы шин, предназначенные для разных условий эксплуатации:
- Дорожные шины: Предназначены для движения по асфальтированным дорогам. Обеспечивают хорошее сцепление и низкий уровень шума.
- Внедорожные шины: Имеют глубокий протектор, обеспечивающий хорошее сцепление с грязью, снегом и другими сложными поверхностями.
- Универсальные шины: Предназначены для эксплуатации как на асфальтированных дорогах, так и на бездорожье.
- Зимние шины: Имеют специальный состав резины и рисунок протектора, обеспечивающие хорошее сцепление с обледенелой и заснеженной дорогой.
Выбор шин зависит от типа самоходной машины, условий ее эксплуатации и требований к комфорту и безопасности.
Гусеницы
Гусеницы используются на самоходных машинах, предназначенных для работы в условиях бездорожья, таких как тракторы, экскаваторы и танки. Гусеницы обеспечивают большую площадь контакта с поверхностью, что позволяет снизить удельное давление на грунт и повысить проходимость машины. Конструкция гусеницы состоит из отдельных звеньев (траков), соединенных между собой шарнирами. Траки могут быть изготовлены из металла или резины.
Преимущества гусеничного хода:
- Высокая проходимость по бездорожью.
- Низкое удельное давление на грунт.
- Устойчивость на склонах.
Недостатки гусеничного хода:
- Низкая скорость движения.
- Высокий уровень шума.
- Повреждение дорожного покрытия.
- Более сложное обслуживание.
Ведущие мосты
Ведущие мосты передают крутящий момент от двигателя к колесам (гусеницам). Они состоят из:
- Дифференциала: Позволяет колесам вращаться с разной скоростью при повороте.
- Полуосей: Передают крутящий момент от дифференциала к колесам.
- Главной передачи: Увеличивает крутящий момент и уменьшает скорость вращения.
- Колесных редукторов (в некоторых конструкциях): Увеличивают крутящий момент на колесах.
Ведущие мосты могут быть передними, задними или полноприводными. В полноприводных машинах крутящий момент передается на все колеса, что обеспечивает повышенную проходимость.
Система рулевого управления
Система рулевого управления предназначена для изменения направления движения самоходной машины. Она состоит из:
- Рулевого колеса.
- Рулевой колонки.
- Рулевого механизма (червячный, реечный, винтовой).
- Рулевого привода (механический, гидравлический, электрический).
- Рулевых тяг и рычагов.
- Поворотных кулаков.
В современных самоходных машинах часто используется гидроусилитель руля (ГУР), который облегчает управление машиной и снижает усилие на рулевом колесе. В некоторых машинах используется электроусилитель руля (ЭУР), который обеспечивает еще более точное и комфортное управление.
Тормозная система
Тормозная система предназначена для замедления и остановки самоходной машины. Она состоит из:
- Тормозной педали.
- Тормозного привода (механический, гидравлический, пневматический).
- Тормозных механизмов (дисковые, барабанные).
- Антиблокировочной системы (ABS) (в некоторых машинах).
Тормозные механизмы могут быть дисковыми или барабанными. Дисковые тормоза более эффективны и обеспечивают лучшее охлаждение, чем барабанные. ABS предотвращает блокировку колес при торможении, что позволяет сохранить управляемость машиной и сократить тормозной путь.
Основные неисправности ходовой части самоходной машины
Ходовая часть самоходной машины подвергается значительным нагрузкам во время эксплуатации, что приводит к износу и поломкам ее элементов. Наиболее распространенные неисправности:
- Износ шин: Происходит в результате трения шин о дорожное покрытие. Степень износа зависит от типа шин, стиля вождения и условий эксплуатации.
- Повреждение дисков колес: Могут быть вызваны ударами о препятствия, коррозией или усталостью металла.
- Неисправности подвески: Износ амортизаторов, пружин, рессор, сайлентблоков. Приводят к ухудшению управляемости и комфорта.
- Люфты в рулевом управлении: Износ шарниров рулевых тяг, рулевого механизма. Приводят к ухудшению управляемости и вибрации рулевого колеса.
- Неисправности тормозной системы: Износ тормозных колодок, дисков, барабанов, утечки тормозной жидкости. Приводят к ухудшению эффективности торможения.
- Повреждения рамы: Трещины, деформации, коррозия. Могут быть вызваны перегрузками, ударами или длительной эксплуатацией в тяжелых условиях.
- Износ гусениц: Истирание траков, поломка шарниров. Приводит к ухудшению проходимости и увеличению вибрации.
- Неисправности ведущих мостов: Износ шестерен, подшипников, сальников. Приводят к шуму, вибрации и утечкам масла.
Износ шин
Износ шин является естественным процессом, обусловленным трением резины о дорожное покрытие. Интенсивность износа зависит от множества факторов, включая тип шин, стиль вождения, давление в шинах, состояние дорог и климатические условия. Неправильное давление в шинах, как недостаточное, так и избыточное, значительно ускоряет износ. Агрессивный стиль вождения с резкими ускорениями и торможениями также приводит к повышенному износу. Регулярная проверка и поддержание оптимального давления в шинах, а также аккуратное вождение, помогут продлить срок службы шин.
Повреждение дисков колес
Диски колес подвержены повреждениям из-за ударов о препятствия, коррозии и усталости металла. Удары о бордюры, камни и другие неровности на дороге могут привести к деформации дисков, появлению трещин и сколов. Коррозия, особенно в зимний период, когда дороги обрабатываются солью, также ослабляет структуру металла и делает диски более уязвимыми. Регулярный осмотр дисков на наличие повреждений, своевременная очистка от грязи и соли, а также аккуратное вождение помогут предотвратить серьезные повреждения и продлить срок службы дисков.
Неисправности подвески
Подвеска играет ключевую роль в обеспечении комфорта и безопасности во время движения. Неисправности подвески, такие как износ амортизаторов, пружин, рессор и сайлентблоков, приводят к ухудшению управляемости, увеличению кренов и раскачки кузова, а также снижению комфорта. Изношенные амортизаторы не гасят колебания кузова, что приводит к ухудшению сцепления колес с дорогой и увеличению тормозного пути. Поврежденные пружины и рессоры не обеспечивают должную поддержку кузова, что приводит к проседанию и ухудшению управляемости. Изношенные сайлентблоки вызывают люфты в соединениях подвески, что также негативно сказывается на управляемости и комфорте. Своевременная диагностика и замена изношенных элементов подвески необходимы для обеспечения безопасности и комфорта во время движения.
Люфты в рулевом управлении
Люфты в рулевом управлении, вызванные износом шарниров рулевых тяг и рулевого механизма, приводят к ухудшению управляемости, вибрации рулевого колеса и затруднениям при маневрировании. Даже небольшие люфты могут значительно снизить точность управления и сделать вождение более утомительным. Регулярная проверка состояния рулевых тяг и рулевого механизма, а также своевременная замена изношенных элементов, помогут поддерживать рулевое управление в исправном состоянии и обеспечить безопасное и комфортное вождение.
Неисправности тормозной системы
Тормозная система является одним из важнейших элементов безопасности самоходной машины. Неисправности тормозной системы, такие как износ тормозных колодок, дисков, барабанов и утечки тормозной жидкости, приводят к ухудшению эффективности торможения и увеличению тормозного пути. Изношенные тормозные колодки и диски не обеспечивают достаточного трения для эффективного замедления, а утечки тормозной жидкости снижают давление в тормозной системе, что также ухудшает тормозную способность. Регулярная проверка состояния тормозных колодок, дисков, барабанов и уровня тормозной жидкости, а также своевременная замена изношенных элементов и устранение утечек, необходимы для обеспечения безопасного и эффективного торможения.
Повреждения рамы
Рама является несущим элементом конструкции самоходной машины и подвергается значительным нагрузкам во время эксплуатации. Повреждения рамы, такие как трещины, деформации и коррозия, могут быть вызваны перегрузками, ударами и длительной эксплуатацией в тяжелых условиях. Трещины в раме ослабляют ее структуру и могут привести к разрушению. Деформации рамы нарушают геометрию кузова и влияют на управляемость машины. Коррозия, особенно в местах сварных швов, также ослабляет структуру рамы и делает ее более уязвимой к повреждениям. Регулярный осмотр рамы на наличие повреждений, своевременное устранение трещин и деформаций, а также защита от коррозии, помогут поддерживать раму в исправном состоянии и обеспечить безопасность эксплуатации машины.
Износ гусениц
Износ гусениц является естественным процессом, обусловленным трением траков о поверхность грунта. Истирание траков, поломка шарниров и износ направляющих катков приводят к ухудшению проходимости, увеличению вибрации и повышению риска схода гусеницы. Регулярная проверка состояния траков, шарниров и направляющих катков, а также своевременная замена изношенных элементов, помогут поддерживать гусеничный ход в исправном состоянии и обеспечить высокую проходимость машины.
Неисправности ведущих мостов
Ведущие мосты передают крутящий момент от двигателя к колесам или гусеницам. Неисправности ведущих мостов, такие как износ шестерен, подшипников и сальников, приводят к шуму, вибрации и утечкам масла. Изношенные шестерни не обеспечивают должного зацепления и могут сломаться под нагрузкой. Изношенные подшипники вызывают шум и вибрацию, а также могут привести к перегреву и заклиниванию. Поврежденные сальники приводят к утечкам масла, что ухудшает смазку и ускоряет износ деталей. Регулярная проверка уровня масла в ведущих мостах, своевременная замена изношенных деталей и сальников, а также использование качественного масла, помогут поддерживать ведущие мосты в исправном состоянии и обеспечить надежную передачу крутящего момента.
Методы диагностики ходовой части самоходной машины
Своевременная и точная диагностика неисправностей ходовой части позволяет предотвратить серьезные поломки и продлить срок службы машины. Существуют различные методы диагностики:
- Визуальный осмотр: Проверка состояния шин, дисков, подвески, рулевого управления, тормозной системы, рамы на наличие повреждений и износа.
- Проверка люфтов: Определение люфтов в рулевом управлении, подвеске, ступицах колес.
- Проверка амортизаторов: Оценка эффективности амортизаторов по степени раскачки кузова.
- Проверка тормозной системы: Измерение тормозного пути, проверка состояния тормозных колодок и дисков.
- Диагностика на стенде: Проверка геометрии подвески, балансировка колес.
- Компьютерная диагностика: Считывание кодов ошибок с электронных блоков управления (при наличии).
- Анализ шумов и вибраций: Определение источника шума и вибрации в ходовой части.
Визуальный осмотр
Визуальный осмотр является первым и наиболее простым методом диагностики ходовой части. Он позволяет выявить видимые повреждения и признаки износа элементов, таких как шины, диски, подвеска, рулевое управление, тормозная система и рама. Необходимо обратить внимание на наличие трещин, деформаций, коррозии, порезов, вздутий и других дефектов. Также следует проверить состояние пыльников и защитных чехлов на шарнирах и соединениях. Регулярный визуальный осмотр позволяет своевременно выявить проблемы и принять меры по их устранению.
Проверка люфтов
Проверка люфтов позволяет определить износ шарниров и соединений в рулевом управлении, подвеске и ступицах колес. Люфты проявляются в виде свободного хода элементов, который не должен превышать допустимых значений. Для проверки люфтов необходимо покачать элементы в разных направлениях и оценить величину свободного хода. Большие люфты указывают на износ шарниров и соединений и требуют замены соответствующих деталей;
Проверка амортизаторов
Проверка амортизаторов позволяет оценить их эффективность по степени раскачки кузова. Для этого необходимо резко нажать на кузов в районе каждого колеса и отпустить. Исправный амортизатор должен погасить колебания кузова за один-два цикла. Если кузов продолжает раскачиваться, это свидетельствует о неисправности амортизатора и необходимости его замены.
Проверка тормозной системы
Проверка тормозной системы включает в себя измерение тормозного пути, проверку состояния тормозных колодок и дисков. Тормозной путь измеряется на сухой и ровной поверхности при определенной скорости. Увеличение тормозного пути указывает на неисправность тормозной системы. Также необходимо проверить толщину тормозных колодок и дисков. Если толщина меньше минимально допустимой, то колодки или диски необходимо заменить.
Диагностика на стенде
Диагностика на стенде позволяет проверить геометрию подвески и выполнить балансировку колес. Неправильная геометрия подвески приводит к неравномерному износу шин, ухудшению управляемости и увеличению расхода топлива. Балансировка колес устраняет вибрацию и улучшает комфорт во время движения. Диагностика на стенде выполняется с помощью специального оборудования, которое позволяет точно измерить углы установки колес и определить дисбаланс колес.
Компьютерная диагностика
Компьютерная диагностика позволяет считывать коды ошибок с электронных блоков управления (при наличии). Коды ошибок указывают на неисправности в различных системах автомобиля, включая ходовую часть. Считывание кодов ошибок выполняется с помощью специального сканера, который подключается к диагностическому разъему автомобиля. Расшифровка кодов ошибок позволяет точно определить причину неисправности и принять меры по ее устранению.
Анализ шумов и вибраций
Анализ шумов и вибраций позволяет определить источник шума и вибрации в ходовой части. Шумы и вибрации могут быть вызваны износом подшипников, шестерен, шарниров, а также дисбалансом колес. Для определения источника шума и вибрации необходимо прослушать ходовую часть во время движения и определить место, где звук наиболее интенсивный. Также можно использовать специальные приборы для измерения уровня вибрации и определения ее частоты.
Ремонт ходовой части самоходной машины
Ремонт ходовой части самоходной машины может включать в себя замену изношенных или поврежденных деталей, регулировку углов установки колес, ремонт рамы и другие работы. Сложность ремонта зависит от типа неисправности и конструкции машины. Некоторые виды ремонта можно выполнить самостоятельно, но для выполнения сложных работ рекомендуется обращаться к специалистам.
Основные виды ремонта ходовой части:
- Замена шин и дисков.
- Замена амортизаторов, пружин, рессор, сайлентблоков.
- Ремонт рулевого управления (замена рулевых тяг, наконечников, рулевого механизма).
- Ремонт тормозной системы (замена тормозных колодок, дисков, барабанов, прокачка тормозов).
- Ремонт рамы (сварка трещин, устранение деформаций).
- Ремонт ведущих мостов (замена шестерен, подшипников, сальников).
- Ремонт гусеничного хода (замена траков, шарниров, направляющих катков).
Замена шин и дисков
Замена шин и дисков является одной из наиболее распространенных операций по ремонту ходовой части. Шины подлежат замене при достижении предельного износа протектора, при наличии повреждений (порезов, проколов, вздутий) или при истечении срока годности. Диски подлежат замене при наличии деформаций, трещин или сильной коррозии. Замену шин и дисков можно выполнить самостоятельно, но для этого необходимо иметь специальное оборудование и навыки.
Замена амортизаторов, пружин, рессор, сайлентблоков
Замена амортизаторов, пружин, рессор и сайлентблоков необходима при их износе или повреждении. Изношенные амортизаторы не гасят колебания кузова, что приводит к ухудшению управляемости и комфорта. Поврежденные пружины и рессоры не обеспечивают должную поддержку кузова. Изношенные сайлентблоки вызывают люфты в соединениях подвески. Замену этих элементов можно выполнить самостоятельно, но для этого необходимо иметь специальный инструмент и навыки.
Ремонт рулевого управления
Ремонт рулевого управления может включать в себя замену рулевых тяг, наконечников, рулевого механизма. Рулевые тяги и наконечники подлежат замене при наличии люфтов в шарнирах. Рулевой механизм подлежит замене при износе шестерен или подшипников. Ремонт рулевого управления требует специальных навыков и инструментов, поэтому рекомендуется обращаться к специалистам.
Ремонт тормозной системы
Ремонт тормозной системы может включать в себя замену тормозных колодок, дисков, барабанов, прокачку тормозов. Тормозные колодки и диски подлежат замене при достижении предельного износа. Тормозные барабаны подлежат замене при наличии трещин или деформаций. Прокачка тормозов необходима для удаления воздуха из тормозной системы. Ремонт тормозной системы требует специальных навыков и инструментов, поэтому рекомендуется обращаться к специалистам.
Ремонт рамы
Ремонт рамы может включать в себя сварку трещин, устранение деформаций. Ремонт рамы является сложной и ответственной работой, которая требует специальных навыков и оборудования. Для сварки трещин необходимо использовать специальные сварочные аппараты и электроды. Для устранения деформаций необходимо использовать специальное гидравлическое оборудование. Ремонт рамы рекомендуется доверять только квалифицированным специалистам.
Ремонт ведущих мостов
Ремонт ведущих мостов может включать в себя замену шестерен, подшипников, сальников. Ремонт ведущих мостов является сложной и трудоемкой работой, которая требует специальных знаний и оборудования. Для замены шестерен и подшипников необходимо разобрать мост и выполнить дефектовку всех деталей. Для замены сальников необходимо снять полуоси и заменить сальники. Ремонт ведущих мостов рекомендуется доверять только квалифицированным специалистам.
Ремонт гусеничного хода
Ремонт гусеничного хода может включать в себя замену траков, шарниров, направляющих катков. Ремонт гусеничного хода является трудоемкой работой, которая требует специальных навыков и инструментов. Для замены траков необходимо снять гусеницу и заменить изношенные траки. Для замены шарниров необходимо выпрессовать старые шарниры и запрессовать новые. Для замены направляющих катков необходимо снять гусеницу и заменить изношенные катки. Ремонт гусеничного хода рекомендуется доверять только квалифицированным специалистам.
Обслуживание ходовой части самоходной машины
Регулярное обслуживание ходовой части самоходной машины является важным фактором, обеспечивающим ее надежную и долговечную работу. Обслуживание включает в себя:
- Регулярную проверку давления в шинах.
- Смазку шарниров и соединений;
- Проверку состояния тормозной жидкости.
- Проверку и регулировку углов установки колес.
- Замену масла в ведущих мостах.
- Очистку гусениц от грязи и снега.
Регулярная проверка давления в шинах
Регулярная проверка давления в шинах позволяет поддерживать оптимальные характеристики шин и продлить срок их службы. Неправильное давление в шинах приводит к неравномерному износу протектора, ухудшению управляемости и увеличению расхода топлива. Давление в шинах необходимо проверять не реже одного раза в месяц, а также перед каждой длительной поездкой. Давление в шинах должно соответствовать рекомендациям производителя автомобиля.
Смазка шарниров и соединений
Смазка шарниров и соединений обеспечивает их плавную и бесперебойную работу. Без смазки шарниры и соединения быстро изнашиваются и выходят из строя. Смазку необходимо выполнять регулярно, в соответствии с рекомендациями производителя автомобиля. Для смазки необходимо использовать специальные смазочные материалы, предназначенные для шарниров и соединений.
Проверка состояния тормозной жидкости
Проверка состояния тормозной жидкости позволяет убедиться в ее пригодности к эксплуатации. Тормозная жидкость со временем накапливает влагу, что приводит к снижению ее температуры кипения и ухудшению тормозных характеристик. Тормозную жидкость необходимо проверять не реже одного раза в год, а также при появлении признаков ухудшения торможения. При необходимости тормозную жидкость необходимо заменить.
Проверка и регулировка углов установки колес
Проверка и регулировка углов установки колес позволяет обеспечить правильную геометрию подвески и предотвратить неравномерный износ шин. Неправильные углы установки колес приводят к ухудшению управляемости и увеличению расхода топлива. Углы установки колес необходимо проверять и регулировать не реже одного раза в год, а также после ремонта подвески или рулевого управления.
Замена масла в ведущих мостах
Замена масла в ведущих мостах обеспечивает их надежную и долговечную работу. Масло в ведущих мостах со временем теряет свои смазывающие свойства и загрязняется продуктами износа. Масло в ведущих мостах необходимо заменять в соответствии с рекомендациями производителя автомобиля. Для замены необходимо использовать специальные масла, предназначенные для ведущих мостов.
Очистка гусениц от грязи и снега
Очистка гусениц от грязи и снега позволяет поддерживать их работоспособность и предотвратить их повреждение. Грязь и снег, налипающие на гусеницы, увеличивают их вес и создают дополнительные нагрузки на элементы гусеничного хода. Очистку гусениц необходимо выполнять регулярно, особенно после работы в условиях бездорожья.
Регулярное и качественное обслуживание ходовой части самоходной машины является залогом ее надежной и долговечной работы. Соблюдение рекомендаций производителя по обслуживанию и своевременное устранение неисправностей позволяют избежать серьезных поломок и продлить срок службы машины.
**Описание:** В статье рассмотрено устройство, обслуживание и ремонт ходовой части самоходной машины. Узнайте больше о неисправностях ходовой части и методах их устранения.
