Сцепление и привод сцепления – это критически важные компоненты трансмиссии любого автомобиля с механической коробкой передач․ Они обеспечивают плавное соединение и разъединение двигателя с коробкой передач, позволяя водителю переключать передачи без рывков и остановки двигателя․ Понимание принципов работы, типов и распространенных неисправностей этих систем необходимо каждому водителю, чтобы поддерживать автомобиль в оптимальном состоянии и избежать дорогостоящего ремонта․ В этой статье мы подробно рассмотрим все аспекты сцепления и привода сцепления автомобиля, от основ до продвинутых техник диагностики и обслуживания․
Основы Сцепления
Что такое сцепление и зачем оно нужно?
Сцепление – это механизм, который временно отключает двигатель от трансмиссии․ Это необходимо для:
- Переключения передач: Позволяет переключать передачи в коробке передач, не повреждая ее шестерни․
- Остановки автомобиля: Позволяет останавливать автомобиль, не глуша двигатель․
- Трогания с места: Обеспечивает плавное трогание с места, предотвращая резкое дерганье автомобиля․
Принцип работы сцепления

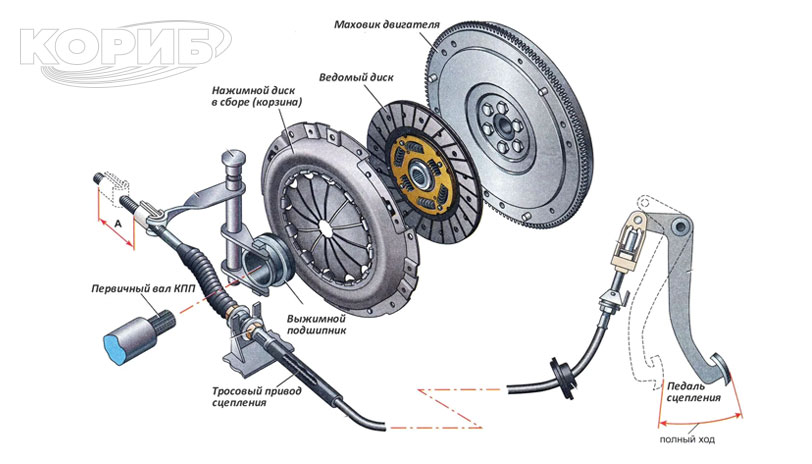

Основной принцип работы сцепления заключается в трении․ Сцепление состоит из нескольких основных компонентов:
- Ведомый диск (диск сцепления): Представляет собой металлический диск с фрикционными накладками, который вращается вместе с первичным валом коробки передач․
- Нажимной диск (корзина сцепления): Прижимает ведомый диск к маховику двигателя․
- Маховик: Вращающийся диск, прикрепленный к коленчатому валу двигателя․
- Выжимной подшипник: Прижимает лепестки нажимного диска для разъединения сцепления․
- Привод сцепления: Механизм, который передает усилие от педали сцепления к выжимному подшипнику․
Когда педаль сцепления отпущена, нажимной диск прижимает ведомый диск к маховику, обеспечивая передачу крутящего момента от двигателя к коробке передач․ Когда педаль сцепления нажата, выжимной подшипник отводит нажимной диск от ведомого, разъединяя двигатель и трансмиссию․
Типы Сцеплений
Механическое сцепление
Механическое сцепление – это самый простой и распространенный тип сцепления․ В нем усилие от педали сцепления передается к выжимному подшипнику с помощью троса или системы рычагов․ Преимущества механического сцепления:
- Простота конструкции
- Низкая стоимость
- Легкость обслуживания
Недостатки механического сцепления:
- Требует регулярной регулировки троса
- Более тяжелое нажатие на педаль по сравнению с гидравлическим сцеплением
- Чувствительность к износу троса и рычагов
Гидравлическое сцепление
Гидравлическое сцепление использует гидравлическую жидкость для передачи усилия от педали сцепления к выжимному подшипнику․ Оно состоит из главного цилиндра сцепления, рабочего цилиндра сцепления и соединяющего их трубопровода․ Преимущества гидравлического сцепления:
- Более легкое нажатие на педаль
- Автоматическая регулировка зазора
- Более плавное и точное управление
Недостатки гидравлического сцепления:
- Более сложная конструкция
- Более высокая стоимость
- Необходимость периодической замены гидравлической жидкости
- Возможность утечки гидравлической жидкости
Электромагнитное сцепление
Электромагнитное сцепление использует электромагнитное поле для соединения и разъединения двигателя и трансмиссии․ Оно обычно используется в автоматизированных механических коробках передач (AMT)․ Преимущества электромагнитного сцепления:
- Высокая точность и скорость срабатывания
- Возможность автоматического управления
- Отсутствие механического износа
Недостатки электромагнитного сцепления:
- Сложная конструкция
- Высокая стоимость
- Требует сложной системы управления
Привод Сцепления: Механизмы и Устройство
Механический привод сцепления
Механический привод сцепления, как правило, использует трос, соединяющий педаль сцепления с вилкой выключения сцепления․ При нажатии на педаль трос натягивается, перемещая вилку и приводя в действие выжимной подшипник․ Этот тип привода прост и надежен, но требует периодической регулировки для компенсации износа троса и других компонентов․ Регулировка троса сцепления важна для обеспечения полного выключения сцепления и предотвращения его пробуксовки․
Гидравлический привод сцепления
Гидравлический привод сцепления использует гидравлическую жидкость для передачи усилия от педали к вилке выключения сцепления․ При нажатии на педаль, главный цилиндр сцепления создает давление в гидравлической системе, которое передается на рабочий цилиндр сцепления․ Рабочий цилиндр, в свою очередь, перемещает вилку выключения сцепления․ Гидравлический привод обеспечивает более плавное и легкое нажатие на педаль, а также автоматическую компенсацию износа․
Главный цилиндр сцепления
Главный цилиндр сцепления преобразует усилие, приложенное к педали сцепления, в гидравлическое давление․ Он состоит из поршня, камеры с гидравлической жидкостью и системы клапанов․ При нажатии на педаль поршень перемещается, создавая давление в системе․ Главный цилиндр должен быть герметичным, чтобы обеспечить эффективную передачу усилия․ Утечки жидкости из главного цилиндра могут привести к ухудшению работы сцепления и даже к невозможности его выключения․
Рабочий цилиндр сцепления
Рабочий цилиндр сцепления преобразует гидравлическое давление, созданное главным цилиндром, в механическое движение вилки выключения сцепления․ Он также состоит из поршня и камеры с гидравлической жидкостью․ Под действием давления поршень перемещается, толкая вилку и приводя в действие выжимной подшипник․ Рабочий цилиндр должен быть надежным и герметичным, чтобы обеспечить эффективную работу сцепления․
Вилка выключения сцепления
Вилка выключения сцепления – это рычаг, который передает усилие от привода сцепления к выжимному подшипнику․ Она поворачивается вокруг своей оси, перемещая выжимной подшипник и отводя нажимной диск от ведомого диска․ Вилка должна быть прочной и износостойкой, чтобы выдерживать большие нагрузки․ Износ вилки может привести к затрудненному выключению сцепления и преждевременному износу выжимного подшипника․
Выжимной подшипник
Выжимной подшипник – это подшипник, который прижимается к лепесткам нажимного диска, когда водитель нажимает на педаль сцепления․ Он позволяет отводить нажимной диск от ведомого диска, разъединяя двигатель и трансмиссию․ Выжимной подшипник должен быть надежным и износостойким, так как он подвергается большим нагрузкам и высоким температурам․ Неисправный выжимной подшипник может издавать шум при нажатии на педаль сцепления․
Признаки Неисправности Сцепления и Привода
Пробуксовка сцепления
Пробуксовка сцепления – это когда сцепление не передает полный крутящий момент от двигателя к трансмиссии․ Признаки пробуксовки сцепления:
- Двигатель набирает обороты, но автомобиль не ускоряется
- Запах горелого феродо
- Сложности при движении в гору
Причины пробуксовки сцепления:
- Износ фрикционных накладок ведомого диска
- Замасливание диска сцепления
- Ослабление пружин нажимного диска
Рывки при трогании с места
Рывки при трогании с места могут быть вызваны несколькими причинами:
- Неравномерный износ фрикционных накладок
- Деформация ведомого диска
- Загрязнение диска сцепления
- Неисправность демпфера крутильных колебаний
Шум при нажатии на педаль сцепления
Шум при нажатии на педаль сцепления обычно указывает на износ выжимного подшипника․ Другие возможные причины:
- Износ вилки выключения сцепления
- Недостаток смазки в механизме привода сцепления
Трудности при переключении передач
Трудности при переключении передач могут быть вызваны несколькими причинами, связанными со сцеплением:
- Неполное выключение сцепления (например, из-за неисправности привода или износа диска)
- Повреждение синхронизаторов в коробке передач
- Заедание троса или рычагов привода сцепления
Жесткое или тугое нажатие на педаль сцепления
Жесткое или тугое нажатие на педаль сцепления может быть вызвано:
- Износом троса сцепления (в механических приводах)
- Неисправностью главного или рабочего цилиндра сцепления (в гидравлических приводах)
- Повреждением или износом компонентов корзины сцепления
Вибрация при работе сцепления
Вибрация при работе сцепления может указывать на:
- Дисбаланс ведомого диска сцепления
- Повреждение демпфера крутильных колебаний
- Неправильную установку сцепления
Диагностика Неисправностей Сцепления
Визуальный осмотр
Первым шагом в диагностике неисправностей сцепления является визуальный осмотр․ Проверьте состояние троса (если он есть), гидравлических шлангов и цилиндров на наличие утечек, а также состояние вилки выключения сцепления․ Обратите внимание на любые признаки износа или повреждений․
Проверка уровня гидравлической жидкости
В гидравлических системах важно регулярно проверять уровень гидравлической жидкости в бачке главного цилиндра сцепления․ Низкий уровень жидкости может указывать на утечку в системе․ Также следует проверить состояние жидкости на предмет загрязнения или изменения цвета․
Тест на пробуксовку сцепления
Чтобы проверить сцепление на пробуксовку, поставьте автомобиль на ровную поверхность, затяните ручной тормоз, включите высшую передачу и попробуйте тронуться с места․ Если двигатель глохнет сразу, сцепление в порядке․ Если двигатель продолжает работать, а автомобиль не двигается, сцепление пробуксовывает․
Проверка свободного хода педали сцепления
Свободный ход педали сцепления – это расстояние, на которое педаль перемещается до начала воздействия на механизм сцепления․ Слишком большой или слишком маленький свободный ход может привести к проблемам с выключением или включением сцепления․ Регулировка свободного хода обычно выполняется на тросе сцепления (в механических приводах)․
Прослушивание шумов
Внимательно прислушайтесь к шумам, которые издает сцепление при нажатии и отпускании педали․ Скрипы, визги или стуки могут указывать на износ выжимного подшипника, вилки выключения сцепления или других компонентов․
Замена Сцепления: Пошаговая Инструкция (Общий Обзор)
Замена сцепления – это достаточно сложная процедура, требующая определенных навыков и инструментов․ Если вы не уверены в своих силах, лучше доверить эту работу профессионалам․ Однако, если вы все же решили выполнить замену самостоятельно, вот общий обзор процедуры:
- Подготовка: Подготовьте необходимые инструменты (набор ключей, торцовых головок, отвертки, съемник сцепления, домкрат, подставки под автомобиль), новое сцепление (комплект, включающий ведомый диск, нажимной диск и выжимной подшипник), а также необходимые расходные материалы (смазка, очиститель)․
- Демонтаж: Поднимите автомобиль на домкрате и установите его на подставки․ Отсоедините аккумуляторную батарею․ Снимите все компоненты, мешающие доступу к коробке передач (например, защиту картера, элементы выхлопной системы)․ Отсоедините привод сцепления (трос или гидравлические шланги)․ Отсоедините приводные валы от коробки передач․ Поддержите двигатель․ Отсоедините коробку передач от двигателя и аккуратно снимите ее․
- Замена: Снимите старое сцепление с маховика․ Осмотрите маховик на предмет износа или повреждений․ При необходимости отшлифуйте или замените маховик․ Установите новый ведомый диск, нажимной диск и выжимной подшипник․ Используйте специальный инструмент для центровки ведомого диска․
- Сборка: Установите коробку передач на место․ Подсоедините приводные валы, привод сцепления и другие компоненты․ Установите защиту картера и элементы выхлопной системы․ Подсоедините аккумуляторную батарею․
- Проверка: Опустите автомобиль на землю․ Проверьте работу сцепления, переключая передачи․ Убедитесь, что нет никаких посторонних шумов или вибраций․ При необходимости отрегулируйте привод сцепления․
Важно: Эта инструкция является лишь общим обзором․ Перед началом работ обязательно ознакомьтесь с подробной инструкцией для вашей конкретной модели автомобиля․
Обслуживание Сцепления и Привода
Регулировка троса сцепления (для механических приводов)
Регулярная регулировка троса сцепления необходима для поддержания правильного свободного хода педали и обеспечения полного выключения сцепления․ Процедура регулировки обычно описана в руководстве по эксплуатации автомобиля․
Замена гидравлической жидкости (для гидравлических приводов)
Гидравлическая жидкость со временем загрязняется и теряет свои свойства․ Рекомендуется заменять ее в соответствии с рекомендациями производителя автомобиля․ Процедура замены жидкости включает в себя прокачку системы для удаления воздуха․
Смазка механизмов привода
Регулярная смазка вилки выключения сцепления и других подвижных частей привода помогает предотвратить износ и обеспечивает плавную работу сцепления․
Избегайте резких стартов и пробуксовок
Резкие старты и пробуксовки приводят к повышенному износу фрикционных накладок ведомого диска․ Старайтесь избегать таких ситуаций, чтобы продлить срок службы сцепления․
Не держите ногу на педали сцепления без необходимости
Постоянное удержание ноги на педали сцепления приводит к износу выжимного подшипника․ При движении уберите ногу с педали, чтобы избежать ненужной нагрузки на подшипник․
Правильное обслуживание сцепления и привода сцепления автомобиля, а также своевременная диагностика и устранение неисправностей, играют ключевую роль в обеспечении надежной и долговечной работы трансмиссии․ Понимание принципов работы и знание основных признаков неисправностей поможет вам вовремя обнаружить проблему и предотвратить серьезные поломки․ Помните, что своевременное обслуживание и аккуратное вождение значительно продлевают срок службы сцепления․ Не пренебрегайте рекомендациями производителя автомобиля и обращайтесь к профессионалам при возникновении сложных проблем․ И, конечно, не забывайте о важности правильной эксплуатации автомобиля в целом․
Сцепление – важная часть автомобиля, требующая внимания․ Регулярное обслуживание и своевременная замена компонентов обеспечат бесперебойную работу трансмиссии․ Понимание устройства и принципов работы сцепления позволит водителю правильно эксплуатировать автомобиль․ Забота о сцеплении ⎯ это забота о долговечности вашего автомобиля․ Надеемся, что данная статья помогла вам разобраться в вопросах, связанных со сцеплением и приводом сцепления автомобиля․
