Автомобильный стартер – это сложный механизм, обеспечивающий запуск двигателя внутреннего сгорания. Функционирование стартера напрямую зависит от надежной передачи крутящего момента от электродвигателя к маховику двигателя. Ключевым элементом в этой передаче является сцепление, которое выполняет роль соединения и разъединения этих двух компонентов. В данной статье мы подробно рассмотрим устройство сцепления в стартере, принципы его работы, возможные неисправности и способы их устранения, а также особенности различных типов сцеплений, используемых в современных автомобилях.

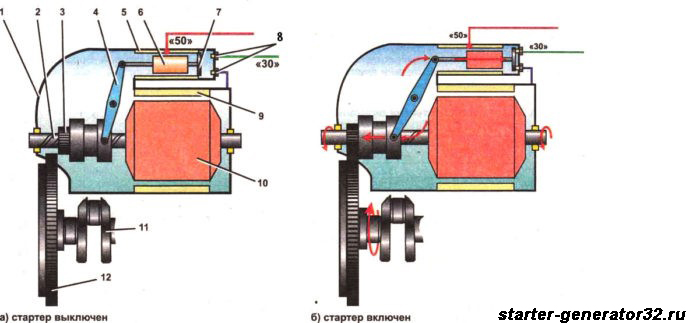

Принцип работы стартера и роль сцепления
Стартер автомобиля предназначен для проворачивания коленчатого вала двигателя до тех пор, пока двигатель не начнет работать самостоятельно. Этот процесс требует значительного усилия, особенно при низких температурах или после длительного простоя. Стартер состоит из нескольких основных компонентов:
- Электродвигатель: обеспечивает необходимую мощность для вращения коленчатого вала.
- Редуктор: увеличивает крутящий момент, передаваемый от электродвигателя.
- Бендикс (обгонная муфта): передает крутящий момент от стартера к маховику и предотвращает вращение стартера от двигателя после запуска.
- Втягивающее реле: выдвигает бендикс и замыкает электрическую цепь стартера.
Сцепление в стартере, представленное бендиксом (обгонной муфтой), играет критически важную роль. Оно выполняет следующие функции:
- Соединение: Обеспечивает надежное соединение шестерни стартера с зубчатым венцом маховика двигателя.
- Передача крутящего момента: Передает крутящий момент от электродвигателя стартера к маховику для проворачивания коленчатого вала.
- Защита: Предотвращает повреждение стартера после запуска двигателя, разъединяя его от маховика;
Без сцепления стартер не смог бы эффективно выполнять свою задачу. Представьте ситуацию: после запуска двигателя, маховик, вращающийся с высокой скоростью, продолжит вращать стартер. Это приведет к чрезмерным оборотам электродвигателя стартера и его быстрому выходу из строя. Обгонная муфта (бендикс) как раз и выполняет функцию защиты, автоматически разъединяя стартер от двигателя после его запуска.
Типы сцеплений (бендиксов) в стартерах
Существует несколько различных типов сцеплений, используемых в стартерах автомобилей. Каждый тип имеет свои особенности конструкции и принципа действия. Рассмотрим наиболее распространенные варианты:
Бендикс с роликовой муфтой
Это один из самых распространенных типов сцеплений. Он состоит из следующих основных элементов:
- Внутренняя обойма
- Наружная обойма
- Ролики
- Пружины
- Сепаратор
Принцип работы основан на заклинивании роликов между внутренней и наружной обоймами при передаче крутящего момента от стартера к маховику. После запуска двигателя и превышения скорости вращения маховика над скоростью вращения стартера, ролики освобождаются, позволяя обоймам вращаться независимо друг от друга, разъединяя тем самым стартер от двигателя.
Преимущества: Простота конструкции, надежность, относительно низкая стоимость.
Недостатки: Склонность к износу роликов и обойм, особенно при частом использовании стартера.
Бендикс с храповой муфтой
В этом типе сцепления передача крутящего момента осуществляется через систему храповиков и собачек. При вращении стартера собачки захватывают храповик, обеспечивая вращение маховика. После запуска двигателя собачки отходят от храповика, разъединяя стартер.
Преимущества: Высокая надежность и долговечность.
Недостатки: Более сложная конструкция, чем у роликовой муфты, более высокая стоимость.
Бендикс с фрикционной муфтой
Этот тип сцепления использует трение между фрикционными дисками для передачи крутящего момента. При включении стартера диски прижимаются друг к другу, обеспечивая вращение маховика. После запуска двигателя давление на диски уменьшается, и стартер разъединяется.
Преимущества: Плавность работы, снижение ударных нагрузок.
Недостатки: Меньшая надежность по сравнению с другими типами, склонность к износу фрикционных дисков.
Признаки неисправности сцепления стартера
Неисправности сцепления стартера могут привести к серьезным проблемам с запуском двигателя. Важно своевременно выявлять признаки этих неисправностей, чтобы предотвратить более серьезные поломки. Наиболее распространенные признаки включают в себя:
- Пробуксовка стартера: Стартер вращается, но коленчатый вал двигателя не проворачивается. Это указывает на износ или повреждение элементов сцепления, что не позволяет ему надежно передавать крутящий момент.
- Скрежет или визг при работе стартера: Эти звуки могут быть вызваны износом роликов, храповиков или фрикционных дисков. Они также могут указывать на наличие грязи или посторонних предметов в механизме сцепления.
- Стартер не отключается после запуска двигателя: Это опасная ситуация, которая может привести к повреждению стартера и двигателя. Она указывает на заклинивание сцепления или неисправность втягивающего реле.
- Щелчки при попытке запуска: Щелчки могут быть вызваны неисправностью втягивающего реле, но также могут указывать на проблемы с сцеплением, например, на заклинивание механизма.
- Двигатель не запускается с первого раза: Если двигатель запускается только после нескольких попыток, это может быть признаком износа или повреждения сцепления, особенно если проблема сопровождается другими признаками неисправности.
При появлении любого из этих признаков необходимо как можно скорее обратиться к квалифицированному специалисту для диагностики и ремонта стартера. Игнорирование проблемы может привести к более серьезным последствиям и дорогостоящему ремонту.
Диагностика и ремонт сцепления стартера
Диагностика неисправностей сцепления стартера требует определенного опыта и знаний. Для точного определения причины поломки необходимо провести следующие действия:
- Визуальный осмотр: Осмотрите стартер на наличие видимых повреждений, таких как трещины, сколы или деформации. Обратите внимание на состояние зубчатого венца маховика.
- Проверка работы стартера на стенде: Используйте специальный стенд для проверки работы стартера под нагрузкой. Это позволит выявить проблемы с передачей крутящего момента и пробуксовкой.
- Разборка стартера: Аккуратно разберите стартер и осмотрите все компоненты сцепления (бендикса). Обратите внимание на состояние роликов, храповиков, фрикционных дисков, пружин и других элементов.
- Проверка зазоров и люфтов: Измерьте зазоры и люфты в механизме сцепления. Сравните полученные значения с допустимыми значениями, указанными в технической документации.
- Проверка состояния обгонной муфты: Убедитесь, что обгонная муфта свободно вращается в одном направлении и блокируется в другом. Если муфта заклинивает или проскальзывает, ее необходимо заменить;
Ремонт сцепления стартера может включать в себя следующие работы:
- Замена изношенных или поврежденных деталей: Роликов, храповиков, фрикционных дисков, пружин, сепараторов и других элементов.
- Очистка и смазка механизма сцепления: Удалите грязь, пыль и старую смазку. Нанесите новую смазку, рекомендованную производителем.
- Регулировка зазоров и люфтов: Установите правильные зазоры и люфты в соответствии с технической документацией.
- Замена обгонной муфты: Если обгонная муфта неисправна, ее необходимо заменить на новую.
После проведения ремонта необходимо проверить работу стартера на стенде, чтобы убедиться в его исправности.
Профилактика неисправностей сцепления стартера
Регулярное техническое обслуживание и соблюдение правил эксплуатации автомобиля могут значительно продлить срок службы сцепления стартера и предотвратить многие неисправности. Основные меры профилактики включают в себя:
- Регулярная замена масла в двигателе: Чистое масло обеспечивает хорошую смазку всех компонентов двигателя, включая стартер.
- Своевременная замена воздушного фильтра: Загрязненный воздушный фильтр может привести к попаданию грязи и пыли в двигатель, что может негативно сказаться на работе стартера.
- Избегайте длительных попыток запуска двигателя: Если двигатель не запускается после нескольких попыток, необходимо выявить и устранить причину неисправности, а не продолжать мучить стартер.
- Не злоупотребляйте использованием стартера: Не включайте стартер без необходимости, например, при кратковременных остановках.
- Следите за состоянием аккумулятора: Разряженный аккумулятор может привести к повышенной нагрузке на стартер.
Соблюдение этих простых правил поможет вам избежать многих проблем с запуском двигателя и продлить срок службы стартера.
Сцепление в стартере автомобиля – это важный элемент, обеспечивающий надежный запуск двигателя. Понимание принципов работы и признаков неисправности сцепления позволяет своевременно выявлять и устранять проблемы, предотвращая более серьезные поломки. Регулярное техническое обслуживание и соблюдение правил эксплуатации автомобиля являются ключевыми факторами для продления срока службы сцепления стартера.
Знание устройства и принципа работы сцепления стартера дает возможность автовладельцам быть более осведомленными о состоянии своего автомобиля. Это позволяет вовремя замечать признаки неисправностей и обращаться за квалифицированной помощью, что в конечном итоге экономит время и деньги. Правильная эксплуатация и своевременная профилактика значительно увеличивают срок службы сцепления, обеспечивая надежный запуск двигателя в любых условиях. Важно помнить, что игнорирование проблем с запуском может привести к более серьезным последствиям, поэтому внимание к деталям имеет решающее значение. Помните, что своевременное обслуживание – залог долгой и бесперебойной работы вашего автомобиля.
