Топливные системы с электронным впрыском: устройство, принцип работы и преимущества

Современные автомобили, оснащенные электронным впрыском топлива, представляют собой вершину инженерной мысли, где точность и эффективность являются ключевыми факторами. Топливная система играет центральную роль в обеспечении оптимальной работы двигателя, влияя на его мощность, экономичность и экологичность. Развитие технологий электронного впрыска топлива стало настоящей революцией в автомобильной промышленности, заменив устаревшие карбюраторные системы. В этой статье мы подробно рассмотрим устройство, принцип работы и преимущества топливных систем с электронным впрыском, а также коснемся вопросов обслуживания и диагностики.

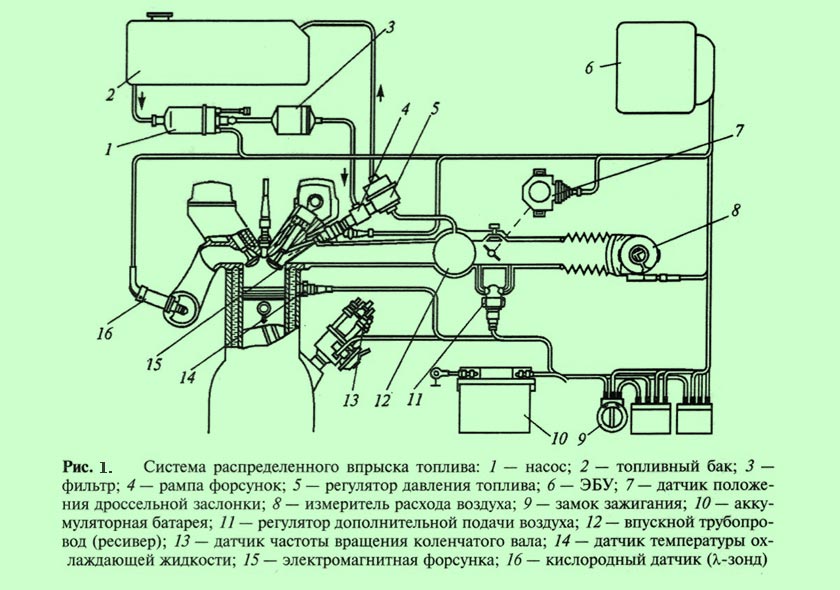

Основные компоненты топливной системы с электронным впрыском

Топливная система с электронным впрыском состоит из множества взаимосвязанных компонентов, каждый из которых выполняет свою важную функцию. Рассмотрим основные элементы этой сложной системы:

• Топливный бак: Предназначен для хранения запаса топлива, необходимого для работы двигателя. Современные топливные баки изготавливаются из прочных полимерных материалов, устойчивых к коррозии и механическим повреждениям.
• Топливный насос: Создает необходимое давление в топливной системе, подавая топливо из бака к форсункам. Электрические топливные насосы, расположенные внутри или снаружи топливного бака, обеспечивают стабильную подачу топлива даже при низком уровне в баке.
• Топливный фильтр: Очищает топливо от загрязнений, предотвращая засорение форсунок и повреждение других компонентов топливной системы. Регулярная замена топливного фильтра является важным условием поддержания работоспособности системы.
• Топливная рампа: Представляет собой магистраль, к которой подключены форсунки. Она обеспечивает равномерное распределение топлива между форсунками.
• Форсунки: Распыляют топливо в цилиндры двигателя в точном соответствии с командами электронного блока управления (ЭБУ); Форсунки являются прецизионными устройствами, требующими высокой точности изготовления.
• Регулятор давления топлива: Поддерживает постоянное давление топлива в топливной рампе, обеспечивая стабильную работу форсунок.
• Датчики: Различные датчики контролируют параметры работы двигателя, такие как температура охлаждающей жидкости, положение дроссельной заслонки, давление воздуха во впускном коллекторе и содержание кислорода в выхлопных газах. Информация от датчиков передается в ЭБУ.
• Электронный блок управления (ЭБУ): «Мозг» топливной системы. На основе данных от датчиков ЭБУ вычисляет оптимальное количество топлива, необходимое для впрыска, и управляет работой форсунок.

Принцип работы топливной системы с электронным впрыском

Принцип работы топливной системы с электронным впрыском основан на точном дозировании топлива и его распылении в цилиндры двигателя в нужный момент времени. Этот процесс контролируется электронным блоком управления (ЭБУ), который получает информацию от различных датчиков. Рассмотрим подробнее этапы работы системы:

1. Забор топлива: Топливный насос забирает топливо из бака и подает его через топливный фильтр к топливной рампе.
2. Регулировка давления: Регулятор давления топлива поддерживает постоянное давление в топливной рампе, обеспечивая стабильную работу форсунок.
3. Впрыск топлива: ЭБУ, на основе данных от датчиков, рассчитывает необходимое количество топлива для впрыска и открывает форсунки на определенное время. Форсунки распыляют топливо в цилиндры двигателя.
4. Сгорание топлива: Топливо смешивается с воздухом в цилиндрах и воспламеняется от искры свечи зажигания.
5. Обратная связь: Датчик кислорода в выхлопных газах (лямбда-зонд) контролирует состав выхлопных газов и передает информацию в ЭБУ. ЭБУ корректирует количество впрыскиваемого топлива для поддержания оптимального соотношения воздух/топливо.

Типы электронного впрыска топлива

Существует несколько типов электронного впрыска топлива, которые отличаются способом подачи топлива в цилиндры двигателя:

• Моновпрыск (Single-Point Injection): Одна форсунка впрыскивает топливо во впускной коллектор, перед дроссельной заслонкой. Это более простая и дешевая система, но менее эффективная, чем многоточечный впрыск.
• Многоточечный впрыск (Multi-Point Injection): Для каждого цилиндра двигателя предусмотрена отдельная форсунка, которая впрыскивает топливо непосредственно во впускной канал, рядом с впускным клапаном. Это обеспечивает более точное дозирование топлива и лучшую динамику двигателя.
• Непосредственный впрыск (Direct Injection): Топливо впрыскивается непосредственно в цилиндр двигателя, под высоким давлением. Это позволяет достичь более высокой эффективности сгорания топлива и снизить выбросы вредных веществ.

Преимущества топливной системы с электронным впрыском

Топливная система с электронным впрыском обладает рядом существенных преимуществ по сравнению с карбюраторными системами:

• Повышенная топливная экономичность: Точное дозирование топлива позволяет снизить расход топлива.
• Улучшенная динамика двигателя: Более точное управление процессом сгорания топлива обеспечивает лучшую приемистость и разгонную динамику автомобиля.
• Снижение выбросов вредных веществ: Оптимизация процесса сгорания топлива позволяет снизить выбросы CO, CH и NOx.
• Более стабильная работа двигателя: Электронное управление обеспечивает более стабильную работу двигателя в различных режимах и условиях эксплуатации.
• Улучшенный запуск двигателя: Электронное управление обеспечивает более легкий и быстрый запуск двигателя, особенно в холодную погоду.

Обслуживание и диагностика топливной системы с электронным впрыском

Для обеспечения надежной и долговечной работы топливной системы с электронным впрыском необходимо регулярно проводить техническое обслуживание и диагностику. Основные мероприятия по обслуживанию включают:

• Замена топливного фильтра: Рекомендуется заменять топливный фильтр каждые 20-40 тысяч километров пробега, в зависимости от условий эксплуатации;
• Чистка форсунок: Форсунки могут засоряться отложениями топлива, что приводит к ухудшению их работы. Рекомендуется проводить чистку форсунок каждые 50-60 тысяч километров пробега. Чистку можно проводить с помощью специальных очистителей, добавляемых в топливо, или на специальном стенде.
• Проверка давления топлива: Необходимо регулярно проверять давление топлива в топливной рампе, чтобы убедиться в нормальной работе топливного насоса и регулятора давления топлива.
• Диагностика с помощью сканера: Современные автомобили оснащены системой самодиагностики, которая позволяет выявлять неисправности в работе топливной системы. Для диагностики используется специальный сканер, который подключается к диагностическому разъему автомобиля.
• Проверка топливных шлангов и соединений: Необходимо регулярно проверять топливные шланги и соединения на предмет утечек топлива.

Возможные неисправности топливной системы с электронным впрыском

Неисправности топливной системы с электронным впрыском могут проявляться по-разному. Вот некоторые из наиболее распространенных признаков:

• Затрудненный запуск двигателя: Двигатель может долго крутиться, прежде чем запуститься, или вообще не запускаться.
• Нестабильная работа двигателя на холостом ходу: Двигатель может работать неровно, глохнуть или иметь повышенные обороты холостого хода.
• Потеря мощности: Автомобиль может плохо разгоняться и не развивать полную мощность.
• Повышенный расход топлива: Расход топлива может значительно увеличиться.
• Рывки при движении: Автомобиль может дергаться или проваливаться при нажатии на педаль газа.
• Загорание индикатора «Check Engine»: На приборной панели может загореться индикатор «Check Engine», сигнализирующий о неисправности в системе управления двигателем.

Диагностика неисправностей топливной системы

Диагностика неисправностей топливной системы с электронным впрыском требует специальных знаний и оборудования. Для точной диагностики необходимо использовать диагностический сканер, который позволяет считывать коды ошибок из ЭБУ. Также необходимо проверять давление топлива, работу форсунок и датчиков. В некоторых случаях может потребоваться проверка электрической проводки и разъемов.

Современные тенденции в развитии топливных систем

Современные топливные системы продолжают развиваться в направлении повышения эффективности, снижения выбросов и использования альтернативных видов топлива. Вот некоторые из основных тенденций:

• Непосредственный впрыск топлива (GDI): Широкое распространение систем непосредственного впрыска топлива позволяет значительно повысить эффективность сгорания топлива и снизить выбросы вредных веществ.
• Турбонаддув: Использование турбонаддува в сочетании с непосредственным впрыском топлива позволяет значительно повысить мощность двигателя при сохранении небольшого рабочего объема.
• Гибридные технологии: Топливные системы гибридных автомобилей интегрированы с электрической силовой установкой, что позволяет значительно снизить расход топлива и выбросы вредных веществ.
• Использование альтернативных видов топлива: Разрабатываются и внедряются топливные системы, работающие на альтернативных видах топлива, таких как биоэтанол, биодизель и водород.
• Системы управления с искусственным интеллектом: Внедрение систем управления с искусственным интеллектом позволяет оптимизировать работу топливной системы в реальном времени, адаптируясь к различным условиям эксплуатации и стилю вождения.

Современные топливные системы, управляемые электроникой, являются сложными и высокотехнологичными устройствами. Благодаря точному дозированию топлива и контролю за процессом сгорания, они обеспечивают высокую экономичность, мощность и экологичность двигателей. Регулярное техническое обслуживание и своевременная диагностика позволяют поддерживать топливную систему в исправном состоянии и продлить срок ее службы. В будущем, развитие топливных систем будет направлено на дальнейшее повышение эффективности, снижение выбросов и использование альтернативных видов топлива. Это позволит создавать более экологичные и экономичные автомобили, отвечающие современным требованиям.
