Трубки топливной системы автомобиля: устройство, функции, виды и особенности обслуживания

Топливная система автомобиля – это сложный комплекс взаимосвязанных элементов, обеспечивающих подачу топлива от топливного бака к двигателю внутреннего сгорания. Одним из ключевых компонентов этой системы являются трубки, выполняющие роль магистралей для транспортировки топлива. Эти трубки должны соответствовать высоким требованиям по прочности, герметичности и устойчивости к агрессивным воздействиям топлива и окружающей среды. В данной статье мы подробно рассмотрим устройство, функции, виды и особенности обслуживания трубок топливной системы автомобиля.

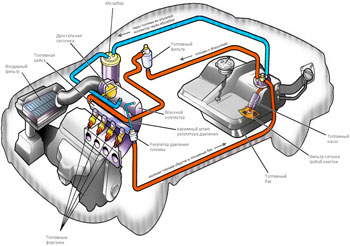

Устройство и функции трубок топливной системы

Трубки топливной системы предназначены для транспортировки топлива от топливного бака к двигателю и обратно (в системах с рециркуляцией топлива). Они обеспечивают бесперебойную подачу топлива под определенным давлением, необходимом для работы двигателя. Трубки должны выдерживать высокое давление, особенно в дизельных двигателях и системах непосредственного впрыска топлива. Кроме того, они должны быть устойчивы к воздействию бензина, дизельного топлива, спирта и других химических веществ, содержащихся в топливе.

Основные функции трубок топливной системы:

• Транспортировка топлива от топливного бака к топливному насосу.
• Подача топлива от топливного насоса к топливной рампе.
• Распределение топлива по форсункам.
• Возврат излишков топлива в топливный бак (в системах с рециркуляцией).
• Отвод паров топлива в систему улавливания паров топлива (EVAP).

Виды трубок топливной системы

В зависимости от материала и конструкции, трубки топливной системы подразделяются на несколько видов. Каждый вид имеет свои преимущества и недостатки, а также предназначен для определенных условий эксплуатации.

Металлические трубки

Металлические трубки, как правило, изготавливаются из стали или меди. Они обладают высокой прочностью, устойчивостью к высоким температурам и давлению, а также хорошей герметичностью. Однако, металлические трубки подвержены коррозии, особенно в условиях высокой влажности и воздействия солей. Для защиты от коррозии металлические трубки часто покрывают специальными антикоррозийными составами или используют оцинкованную сталь. Стальные трубки, как правило, используются для участков топливной системы, подверженных высоким нагрузкам и температурам, например, вблизи двигателя. Медные трубки отличаются хорошей пластичностью и легкостью обработки, что упрощает их монтаж и ремонт.

Резиновые трубки

Резиновые трубки изготавливаются из маслостойкой резины, армированной текстильным кордом. Они обладают хорошей эластичностью и гибкостью, что позволяет прокладывать их в труднодоступных местах. Резиновые трубки устойчивы к вибрациям и ударам, что снижает риск повреждений. Однако, резиновые трубки менее прочны, чем металлические, и подвержены старению и растрескиванию под воздействием высоких температур и топлива. Для повышения прочности и устойчивости к воздействию топлива, резиновые трубки часто усиливают несколькими слоями текстильного корда или используют специальные сорта резины, устойчивые к агрессивным средам.

Пластиковые трубки

Пластиковые трубки изготавливаются из полиамида, полиэтилена или других полимерных материалов. Они обладают высокой устойчивостью к коррозии, легкостью и гибкостью. Пластиковые трубки не подвержены старению и растрескиванию, как резиновые, и более устойчивы к воздействию топлива, чем металлические. Однако, пластиковые трубки менее прочны, чем металлические, и могут деформироваться при высоких температурах. Пластиковые трубки широко используются в современных автомобилях, особенно в системах с низким давлением топлива. Они позволяют снизить вес автомобиля и упростить монтаж топливной системы.

Комбинированные трубки

Комбинированные трубки представляют собой сочетание различных материалов, например, металла и резины или пластика. Они сочетают в себе преимущества каждого материала, обеспечивая высокую прочность, гибкость и устойчивость к коррозии. Например, трубка может состоять из металлической основы, покрытой слоем резины или пластика для защиты от коррозии и вибраций. Комбинированные трубки часто используются в системах с высоким давлением топлива, где требуется высокая прочность и герметичность.

Признаки неисправности трубок топливной системы

Неисправности трубок топливной системы могут привести к серьезным последствиям, включая утечки топлива, снижение мощности двигателя и даже возгорание автомобиля. Важно своевременно выявлять и устранять неисправности трубок, чтобы обеспечить безопасную и надежную работу автомобиля.

Основные признаки неисправности трубок топливной системы:

• Запах бензина или дизельного топлива в салоне автомобиля или вблизи топливного бака.
• Видимые следы утечки топлива на трубках или в местах их соединения.
• Снижение мощности двигателя и ухудшение динамики разгона.
• Неустойчивая работа двигателя на холостом ходу.
• Затрудненный запуск двигателя.
• Повышенный расход топлива.
• Появление трещин, потертостей или деформаций на трубках.

Диагностика и ремонт трубок топливной системы

Диагностика трубок топливной системы начинаеться с визуального осмотра на предмет утечек, трещин, потертостей и других повреждений; Особое внимание следует уделять местам соединения трубок, так как именно там чаще всего возникают утечки. При обнаружении утечек или других повреждений необходимо провести более тщательную диагностику, чтобы определить причину неисправности и способ ее устранения.

Методы диагностики трубок топливной системы:

1. Визуальный осмотр: Проверка трубок на наличие трещин, потертостей, деформаций и утечек.
2. Проверка герметичности: Использование специального оборудования для проверки герметичности трубок и соединений.
3. Измерение давления топлива: Проверка давления топлива в системе с помощью манометра.
4. Дымогенератор: Заполнение системы дымом для выявления мест утечек.

Ремонт трубок топливной системы может включать в себя замену поврежденных участков трубок, замену соединительных элементов (хомутов, фитингов) или полную замену трубки. В некоторых случаях, при небольших повреждениях, можно использовать специальные ремонтные комплекты для восстановления герметичности трубки. Однако, следует помнить, что ремонт трубок топливной системы требует определенных навыков и знаний, поэтому лучше доверить эту работу квалифицированным специалистам.

Замена трубок топливной системы

Замена трубок топливной системы – это сложная и ответственная процедура, требующая соблюдения определенных правил и мер безопасности. Перед началом работ необходимо сбросить давление в топливной системе, отсоединить аккумулятор и принять меры предосторожности против возгорания. Необходимо использовать только качественные запчасти, соответствующие требованиям производителя автомобиля.

Порядок замены трубок топливной системы:

1. Сбросить давление в топливной системе.
2. Отсоединить аккумулятор.
3. Определить расположение и тип трубок, подлежащих замене.
4. Отсоединить трубки от топливного бака, топливного насоса, топливной рампы и других элементов системы.
5. Установить новые трубки, соблюдая правильную ориентацию и направление потока топлива.
6. Надежно закрепить трубки с помощью хомутов и фитингов.
7. Проверить герметичность соединений.
8. Подключить аккумулятор.
9. Запустить двигатель и убедиться в отсутствии утечек топлива.

Обслуживание трубок топливной системы

Регулярное обслуживание трубок топливной системы поможет предотвратить возникновение неисправностей и продлить срок их службы. Обслуживание включает в себя визуальный осмотр трубок на предмет повреждений, проверку герметичности соединений и своевременную замену изношенных или поврежденных элементов.

Рекомендации по обслуживанию трубок топливной системы:

• Регулярно осматривайте трубки на предмет трещин, потертостей и утечек.
• Проверяйте надежность крепления хомутов и фитингов.
• Своевременно заменяйте изношенные или поврежденные трубки.
• Используйте только качественное топливо, чтобы избежать засорения и коррозии трубок.
• При проведении ремонтных работ в топливной системе используйте только качественные запчасти.

Меры предосторожности при работе с топливной системой

Работа с топливной системой сопряжена с повышенным риском, так как топливо является легковоспламеняющейся жидкостью. Необходимо соблюдать строгие меры предосторожности, чтобы избежать возгорания, взрыва или отравления парами топлива. При работе с топливной системой необходимо использовать защитные очки, перчатки и респиратор.

Основные меры предосторожности:

1. Работайте в хорошо проветриваемом помещении.
2. Не курите и не используйте открытый огонь вблизи топливной системы.
3. Используйте защитные очки, перчатки и респиратор.
4. Соберите пролитое топливо с помощью ветоши и утилизируйте ее в безопасном месте.
5. Не допускайте попадания топлива на кожу и в глаза.
6. При попадании топлива на кожу тщательно промойте ее водой с мылом.
7. При попадании топлива в глаза немедленно промойте их большим количеством воды и обратитесь к врачу.

Знание устройства, функций и особенностей обслуживания трубок топливной системы позволит вам своевременно выявлять и устранять неисправности, обеспечивая безопасную и надежную работу вашего автомобиля. Регулярное обслуживание и соблюдение мер предосторожности помогут продлить срок службы трубок и избежать серьезных проблем.
