Устройство дисковых тормозов: Подробный обзор

Дисковые тормоза автомобиля – это один из важнейших элементов системы безопасности, обеспечивающий эффективное замедление и остановку транспортного средства. Они пришли на смену барабанным тормозам, предлагая улучшенную производительность, особенно в условиях интенсивного торможения и высоких температур. Благодаря своей конструкции и принципу работы, дисковые тормоза стали стандартом для большинства современных автомобилей. В этой статье мы подробно рассмотрим устройство дисковых тормозов, принцип их работы, преимущества и недостатки, а также различные типы и особенности, проиллюстрированные на многочисленных фото.

Конструкция дисковых тормозов относительно проста, но при этом весьма эффективна. Основными компонентами являются:

• Тормозной диск: Это вращающийся элемент, обычно изготовленный из чугуна или стали, к которому прижимаются тормозные колодки для создания трения и замедления вращения колеса.

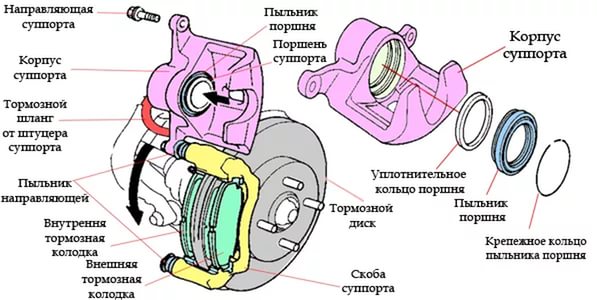

• Тормозной суппорт: Включает в себя цилиндры с поршнями, которые прижимают тормозные колодки к диску. Суппорт может быть плавающим или фиксированным.
• Тормозные колодки: Представляют собой фрикционные накладки, которые непосредственно контактируют с тормозным диском. Изготавливаются из различных материалов, включая органические, полуметаллические и керамические составы.
• Тормозной цилиндр (главный): Преобразует усилие, приложенное к педали тормоза, в гидравлическое давление.
• Тормозные шланги и трубки: Передают гидравлическое давление от главного тормозного цилиндра к тормозным суппортам.
• Тормозная жидкость: Специальная гидравлическая жидкость, которая передает давление в тормозной системе.

Тормозной Диск: Сердце Тормозной Системы

Тормозной диск, как уже упоминалось, является ключевым элементом дискового тормоза. Он подвергается значительным нагрузкам и высоким температурам, поэтому к его качеству предъявляются особые требования. Существует несколько типов тормозных дисков:

• Цельные диски: Самый простой и распространенный тип. Представляют собой монолитный диск из чугуна или стали.
• Вентилируемые диски: Имеют внутренние каналы для улучшения охлаждения. Эти каналы увеличивают площадь поверхности, контактирующую с воздухом, что позволяет более эффективно отводить тепло.
• Перфорированные диски: Имеют отверстия на поверхности, которые также способствуют охлаждению и удалению тормозной пыли. Однако, перфорация может снижать прочность диска.
• Слотированные диски: Имеют прорези на поверхности, которые помогают очищать колодки от продуктов износа и улучшают сцепление.
• Керамические диски: Изготавливаються из керамических композитов, обладают высокой термостойкостью и износостойкостью. Обычно используются на спортивных автомобилях.

Тормозной Суппорт: Обеспечение Прижатия Колодок

Тормозной суппорт отвечает за прижатие тормозных колодок к тормозному диску. Существуют два основных типа суппортов:

• Плавающий суппорт: Состоит из одного или двух поршней, которые прижимают колодку с одной стороны диска. Суппорт перемещается по направляющим, обеспечивая прижатие колодки с другой стороны. Более простой и распространенный тип.
• Фиксированный суппорт: Имеет несколько поршней с обеих сторон диска, которые одновременно прижимают обе колодки. Обеспечивает более равномерное и эффективное торможение, но более сложен и дорог в производстве.

Тормозные Колодки: Фрикционный Элемент

Тормозные колодки являются фрикционным элементом, который непосредственно контактирует с тормозным диском. От их качества зависит эффективность торможения и срок службы дисков. Существует несколько типов тормозных колодок:

• Органические колодки: Изготавливаются из органических материалов, таких как резина, смолы и графит. Обеспечивают тихую работу и хорошее сцепление, но имеют относительно короткий срок службы и могут терять эффективность при высоких температурах.
• Полуметаллические колодки: Содержат металлическую стружку (обычно стальную или медную), смешанную с органическими материалами. Обладают более высокой износостойкостью и лучшей теплопроводностью, чем органические колодки, но могут быть более шумными.
• Керамические колодки: Изготавливаются из керамических волокон и не содержат металлов. Обеспечивают отличное торможение, тихую работу, низкий уровень износа дисков и колодок, а также низкое образование тормозной пыли. Более дорогие, чем органические и полуметаллические колодки.

Принцип Работы Дисковых Тормозов: Пошаговое Объяснение

Принцип работы дисковых тормозов основан на преобразовании кинетической энергии движения автомобиля в тепловую энергию трения. Когда водитель нажимает на педаль тормоза, происходит следующее:

1. Усилие, приложенное к педали тормоза, передается на главный тормозной цилиндр.
2. Главный тормозной цилиндр преобразует усилие в гидравлическое давление.
3. Гидравлическое давление передается по тормозным шлангам и трубкам к тормозным суппортам.
4. В тормозных суппортах давление воздействует на поршни.
5. Поршни прижимают тормозные колодки к тормозному диску.
6. Трение между колодками и диском замедляет вращение колеса и останавливает автомобиль.
7. Тепло, выделяемое при трении, рассеивается в окружающую среду.

Эффективность торможения зависит от нескольких факторов, включая:

• Силу нажатия на педаль тормоза.
• Состояние тормозных колодок и дисков.
• Тип и качество тормозной жидкости.
• Наличие антиблокировочной системы (ABS).
• Состояние дорожного покрытия.

Преимущества и Недостатки Дисковых Тормозов

Дисковые тормоза обладают рядом преимуществ по сравнению с барабанными тормозами:

Преимущества:

• Более эффективное торможение: Обеспечивают лучшее тормозное усилие и более короткий тормозной путь, особенно в условиях интенсивного торможения и высоких температур.
• Лучшее охлаждение: Открытая конструкция обеспечивает лучшее охлаждение, что предотвращает перегрев и потерю эффективности торможения.
• Меньшая подверженность «заклиниванию»: Менее подвержены «заклиниванию» из-за попадания воды или грязи.
• Более стабильная работа: Обеспечивают более стабильное и предсказуемое торможение в различных условиях.
• Простота обслуживания: Относительно просты в обслуживании и замене колодок.

Недостатки:

• Более высокая стоимость: Как правило, дороже барабанных тормозов.
• Более сложная конструкция: Конструкция может быть более сложной, чем у барабанных тормозов, что может усложнить ремонт.
• Большая подверженность коррозии: Тормозные диски могут быть более подвержены коррозии, особенно в условиях повышенной влажности и воздействия соли.
• Меньшая эффективность стояночного тормоза (в некоторых конструкциях): В некоторых автомобилях с дисковыми тормозами на задней оси для стояночного тормоза используется отдельный барабанный механизм, так как дисковые тормоза менее эффективны в качестве стояночного тормоза.

Типы Дисковых Тормозов: Разнообразие Конструкций

Существует несколько типов дисковых тормозов, различающихся по конструкции и характеристикам:

• Стандартные дисковые тормоза: Наиболее распространенный тип, используемый на большинстве легковых автомобилей. Состоят из цельного или вентилируемого диска, плавающего или фиксированного суппорта и тормозных колодок.
• Перфорированные дисковые тормоза: Имеют отверстия на поверхности диска для улучшения охлаждения и удаления тормозной пыли. Часто используются на спортивных автомобилях и автомобилях с высокой производительностью.
• Слотированные дисковые тормоза: Имеют прорези на поверхности диска для очистки колодок от продуктов износа и улучшения сцепления. Также часто используются на спортивных автомобилях.
• Карбоно-керамические дисковые тормоза: Изготавливаются из карбоно-керамических композитов, обладают исключительной термостойкостью и износостойкостью. Используются на суперкарах и гоночных автомобилях.
• Дисковые тормоза с электронным управлением (Brake-by-Wire): Используют электронные датчики и актуаторы для управления тормозным усилием. Обеспечивают более точное и быстрое торможение, а также возможность интеграции с другими системами безопасности, такими как ABS и ESP.

Обслуживание Дисковых Тормозов: Как Поддерживать Их в Отличном Состоянии

Регулярное обслуживание дисковых тормозов необходимо для обеспечения их надежной и эффективной работы. Основные рекомендации по обслуживанию:

• Регулярная проверка тормозных колодок и дисков: Необходимо регулярно проверять толщину тормозных колодок и состояние тормозных дисков. При износе колодок или дисков их необходимо заменить.
• Замена тормозной жидкости: Тормозная жидкость гигроскопична, то есть она поглощает влагу из воздуха. Влага снижает температуру кипения тормозной жидкости, что может привести к потере эффективности торможения. Тормозную жидкость необходимо заменять в соответствии с рекомендациями производителя автомобиля.
• Проверка тормозных шлангов и трубок: Тормозные шланги и трубки должны быть осмотрены на предмет трещин, повреждений и утечек. При обнаружении каких-либо дефектов их необходимо заменить.
• Смазка направляющих суппорта: Направляющие суппорта необходимо регулярно смазывать специальной смазкой, чтобы обеспечить свободное перемещение суппорта и равномерный износ колодок.
• Прокачка тормозов: При замене тормозной жидкости или ремонте тормозной системы необходимо прокачать тормоза, чтобы удалить воздух из системы.

Выбор Дисковых Тормозов: На Что Обращать Внимание

При выборе дисковых тормозов для своего автомобиля необходимо учитывать несколько факторов:

• Тип автомобиля и условия эксплуатации: Для обычных легковых автомобилей подойдут стандартные дисковые тормоза. Для спортивных автомобилей и автомобилей с высокой производительностью рекомендуется использовать перфорированные, слотированные или карбоно-керамические дисковые тормоза.
• Качество тормозных колодок и дисков: Не стоит экономить на качестве тормозных колодок и дисков. Используйте только качественные компоненты от известных производителей.
• Совместимость с автомобилем: Убедитесь, что выбранные тормозные диски и колодки совместимы с вашим автомобилем.
• Репутация производителя: Отдавайте предпочтение продукции известных и проверенных производителей.
• Отзывы пользователей: Ознакомьтесь с отзывами пользователей о выбранных тормозных дисках и колодках.

Правильный выбор и своевременное обслуживание дисковых тормозов – залог вашей безопасности на дороге.

Дисковые тормоза, представленные на фото, демонстрируют высокую эффективность и надежность. Их конструкция, состоящая из тормозного диска, суппорта и колодок, обеспечивает оптимальное тормозное усилие. Обслуживание дисковых тормозов требует регулярной проверки и замены изношенных деталей. Установка качественных дисковых тормозов значительно повышает безопасность вождения. Надеемся, что данная статья помогла вам лучше понять устройство и принцип работы дисковых тормозов, а также особенности их обслуживания.
