Трансмиссия – это жизненно важная система любого автомобиля, обеспечивающая передачу крутящего момента от двигателя к ведущим колесам․ Без трансмиссии двигатель не смог бы эффективно использовать свою мощность для движения автомобиля, особенно при различных скоростях и нагрузках․ Она позволяет двигателю работать в оптимальном диапазоне оборотов, преобразуя крутящий момент и скорость вращения для соответствия дорожным условиям․ Понимание назначения и устройства трансмиссии необходимо для каждого автолюбителя, желающего разбираться в устройстве своего автомобиля и его правильной эксплуатации․ В данной статье мы подробно рассмотрим назначение трансмиссии, её составные части, варианты размещения и способы крепления в автомобиле․
Назначение Трансмиссии
Основное назначение трансмиссии заключается в следующем:
- Передача крутящего момента от двигателя к ведущим колесам: Это фундаментальная функция, обеспечивающая движение автомобиля․
- Изменение крутящего момента: Трансмиссия увеличивает крутящий момент на низких передачах для обеспечения трогания с места и движения в гору, и уменьшает его на высоких передачах для достижения максимальной скорости․
- Изменение скорости вращения: Трансмиссия позволяет двигателю работать в оптимальном диапазоне оборотов, преобразуя скорость вращения в соответствии с необходимой скоростью движения автомобиля․
- Обеспечение движения задним ходом: Трансмиссия включает в себя механизм, позволяющий изменять направление вращения ведущих колес, обеспечивая движение автомобиля назад․
- Разобщение двигателя от ведущих колес: Сцепление, являющееся частью трансмиссии, позволяет временно отсоединять двигатель от ведущих колес, необходимое при переключении передач и остановке автомобиля․
Более Подробно о Функциях Трансмиссии
Рассмотрим каждую функцию трансмиссии более детально:
Передача Крутящего Момента
Двигатель внутреннего сгорания генерирует крутящий момент, который необходимо передать на колеса для создания движущей силы․ Однако, крутящий момент, создаваемый двигателем, не всегда оптимален для всех условий движения․ Трансмиссия выступает в роли посредника, адаптируя крутящий момент к текущим потребностям․
Изменение Крутящего Момента и Скорости Вращения
При трогании с места или движении в гору требуется большой крутящий момент для преодоления инерции и сопротивления․ Трансмиссия увеличивает крутящий момент, жертвуя скоростью вращения․ Наоборот, при движении по ровной дороге с высокой скоростью, требуется меньший крутящий момент, но более высокая скорость вращения․ Трансмиссия уменьшает крутящий момент, увеличивая скорость вращения․
Обеспечение Движения Задним Ходом
Механизм заднего хода в трансмиссии изменяет направление вращения выходного вала, позволяя автомобилю двигаться назад․ Это достигается путем включения дополнительной шестерни, которая изменяет направление вращения․
Разобщение Двигателя от Ведущих Колес
Сцепление, входящее в состав трансмиссии, позволяет временно отсоединять двигатель от ведущих колес․ Это необходимо при переключении передач, чтобы избежать рывков и повреждений в трансмиссии․ Также, сцепление необходимо при остановке автомобиля, чтобы двигатель не заглох․
Составные Части Трансмиссии
Трансмиссия состоит из нескольких основных элементов, каждый из которых выполняет свою определенную функцию․ Состав трансмиссии может варьироваться в зависимости от типа автомобиля (переднеприводный, заднеприводный, полноприводный) и типа трансмиссии (механическая, автоматическая, роботизированная, вариатор)․ Рассмотрим основные компоненты трансмиссии:
- Сцепление (Clutch): Служит для кратковременного отсоединения двигателя от трансмиссии при переключении передач․
- Коробка передач (Gearbox): Обеспечивает изменение крутящего момента и скорости вращения, а также движение задним ходом․
- Карданная передача (Cardan shaft): Используется в заднеприводных и полноприводных автомобилях для передачи крутящего момента от коробки передач к заднему мосту․
- Главная передача (Final drive): Окончательно преобразует крутящий момент и передает его на дифференциал․
- Дифференциал (Differential): Позволяет колесам одной оси вращаться с разной скоростью, что необходимо при поворотах․
- Полуоси (Drive shafts): Передают крутящий момент от дифференциала к ведущим колесам․
Подробное Описание Составных Частей
Рассмотрим каждую составную часть трансмиссии более подробно:
Сцепление
Сцепление является первым элементом трансмиссии, связывающим двигатель и коробку передач․ Оно состоит из диска сцепления, нажимного диска и выжимного подшипника․ При нажатии на педаль сцепления, выжимной подшипник отводит нажимной диск от диска сцепления, разъединяя двигатель и трансмиссию․ При отпускании педали сцепления, нажимной диск прижимает диск сцепления к маховику двигателя, передавая крутящий момент на коробку передач․
Коробка Передач
Коробка передач является ключевым элементом трансмиссии, обеспечивающим изменение крутящего момента и скорости вращения․ Она состоит из набора шестерен различного размера, которые могут включаться в различные комбинации, обеспечивая различные передаточные числа․ Передаточное число определяет соотношение между скоростью вращения входного и выходного валов коробки передач․ Чем больше передаточное число, тем больше крутящий момент и меньше скорость вращения, и наоборот․
Существует несколько типов коробок передач:
- Механическая коробка передач (МКПП): Требует ручного переключения передач водителем․
- Автоматическая коробка передач (АКПП): Переключает передачи автоматически, без участия водителя․
- Роботизированная коробка передач (РКПП): Представляет собой механическую коробку передач, в которой переключение передач осуществляется автоматически с помощью электронных и гидравлических систем․
- Вариатор (CVT): Обеспечивает плавное изменение передаточного числа, без ступенчатого переключения передач․
Карданная Передача
Карданная передача используется в заднеприводных и полноприводных автомобилях для передачи крутящего момента от коробки передач к заднему мосту․ Она состоит из карданного вала, соединенного с коробкой передач и задним мостом с помощью карданных шарниров․ Карданные шарниры позволяют компенсировать изменения угла между коробкой передач и задним мостом, возникающие при движении автомобиля по неровной дороге․
Главная Передача
Главная передача окончательно преобразует крутящий момент и передает его на дифференциал․ Она состоит из пары шестерен (ведущей и ведомой), которые имеют большое передаточное число․ Главная передача уменьшает скорость вращения и увеличивает крутящий момент, поступающий на дифференциал․
Дифференциал
Дифференциал позволяет колесам одной оси вращаться с разной скоростью, что необходимо при поворотах․ Когда автомобиль поворачивает, внутреннее колесо проходит меньший путь, чем внешнее колесо․ Дифференциал позволяет внутреннему колесу вращаться медленнее, а внешнему колесу вращаться быстрее, обеспечивая плавное и стабильное прохождение поворота․ Существуют различные типы дифференциалов, включая обычные дифференциалы, дифференциалы повышенного трения и блокируемые дифференциалы․
Полуоси
Полуоси передают крутящий момент от дифференциала к ведущим колесам; Они представляют собой валы, соединенные с дифференциалом и колесами с помощью шарниров равных угловых скоростей (ШРУСов)․ ШРУСы позволяют полуосям передавать крутящий момент под углом, что необходимо для обеспечения подвески колес и поворота руля․
Размещение Трансмиссии в Машине
Размещение трансмиссии в автомобиле зависит от типа привода (передний, задний, полный)․ Рассмотрим основные варианты размещения трансмиссии:
Передний Привод (FWD)
В переднеприводных автомобилях двигатель, коробка передач и дифференциал обычно располагаются в передней части автомобиля, поперечно или продольно․ Крутящий момент передается от коробки передач к передним колесам через полуоси․ Преимуществом переднеприводной компоновки является компактность и меньший вес, что положительно сказывается на топливной экономичности․
Задний Привод (RWD)
В заднеприводных автомобилях двигатель обычно располагается в передней части автомобиля, а коробка передач – непосредственно за двигателем․ Крутящий момент передается от коробки передач к заднему мосту через карданную передачу, главную передачу и дифференциал․ Задний привод обеспечивает лучшую развесовку автомобиля и лучшую управляемость, особенно при спортивной езде․

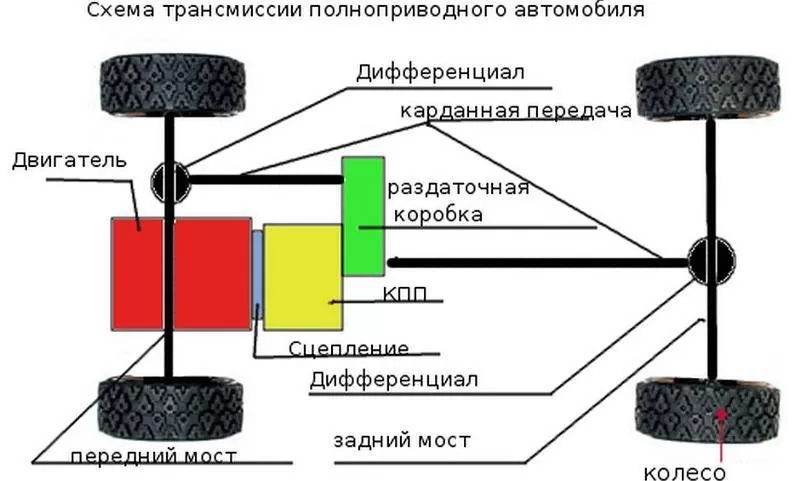

Полный Привод (AWD)
В полноприводных автомобилях крутящий момент передается на все четыре колеса․ Существует несколько типов полноприводных систем, включая постоянный полный привод, подключаемый полный привод и автоматический полный привод․ В зависимости от типа системы, трансмиссия может быть размещена по-разному․ В некоторых случаях, коробка передач соединена с раздаточной коробкой, которая распределяет крутящий момент между передним и задним мостами․ В других случаях, используются отдельные коробки передач для передней и задней осей․
Крепление Трансмиссии в Машине
Трансмиссия крепится к кузову автомобиля с помощью специальных кронштейнов и подушек․ Кронштейны и подушки обеспечивают надежное крепление трансмиссии и гасят вибрации, возникающие при работе двигателя и трансмиссии․ Крепление трансмиссии должно быть достаточно прочным, чтобы выдерживать большие нагрузки, возникающие при движении автомобиля по неровной дороге и при резких ускорениях и торможениях․
Типы Креплений Трансмиссии
Существует несколько типов креплений трансмиссии:
- Жесткое крепление: Трансмиссия крепится непосредственно к кузову автомобиля без каких-либо демпфирующих элементов․ Этот тип крепления обеспечивает максимальную жесткость, но передает все вибрации от трансмиссии на кузов автомобиля․
- Полужесткое крепление: Трансмиссия крепится к кузову автомобиля через резиновые или полиуретановые подушки․ Подушки гасят вибрации, но обеспечивают меньшую жесткость, чем жесткое крепление․
- Мягкое крепление: Трансмиссия крепится к кузову автомобиля через гидравлические или пневматические подушки․ Подушки обеспечивают максимальное гашение вибраций, но обладают наименьшей жесткостью․
Выбор типа крепления трансмиссии зависит от типа автомобиля, типа трансмиссии и требований к комфорту и управляемости․ В спортивных автомобилях часто используется жесткое или полужесткое крепление для обеспечения максимальной жесткости и управляемости․ В комфортабельных автомобилях часто используется мягкое крепление для обеспечения максимального комфорта и снижения вибраций․
Со временем подушки крепления трансмиссии изнашиваются и требуют замены․ Признаками износа подушек крепления трансмиссии являются повышенные вибрации, стуки и рывки при переключении передач․
Правильное обслуживание и своевременная замена изношенных деталей трансмиссии являются залогом надежной и долговечной работы автомобиля․
Понимание принципов работы трансмиссии помогает водителям более эффективно управлять автомобилем и избегать поломок․
Современные трансмиссии становятся все более сложными и совершенными, обеспечивая более плавное и экономичное вождение․
Важно помнить, что выбор правильного типа трансмиссии зависит от индивидуальных потребностей и предпочтений водителя․
Тщательный уход и своевременное обслуживание трансмиссии гарантируют ее долгую и бесперебойную работу․
Описание: В статье рассмотрено назначение трансмиссии, её составные части, различные варианты размещения трансмиссии в машине и способы её крепления․
