Схема Тормозной Системы КамАЗ: Устройство, Принцип Работы и Обслуживание

Тормозная система автомобиля КамАЗ – это сложный и жизненно важный механизм, обеспечивающий безопасность водителя, пассажиров и окружающих. Понимание принципов ее работы, особенностей конструкции и возможных неисправностей критически важно для любого, кто имеет дело с этими мощными грузовиками. В данной статье мы подробно рассмотрим схему тормозной системы КамАЗ, ее компоненты, принцип действия, а также методы диагностики и обслуживания. Мы разберем все нюансы, чтобы вы получили исчерпывающее представление об этой важной системе.

Общее Устройство Тормозной Системы КамАЗ

Тормозная система КамАЗ спроектирована для эффективного и надежного замедления и остановки автомобиля в различных условиях эксплуатации. Она представляет собой сложный комплекс взаимосвязанных элементов, работающих в строгой координации. Основой системы является пневматический привод, использующий сжатый воздух для передачи усилия от педали тормоза к тормозным механизмам колес.

Основные Компоненты:

• Компрессор: Нагнетает воздух в систему.
• Ресиверы: Хранят запас сжатого воздуха.
• Тормозной кран: Регулирует подачу воздуха к тормозным камерам.
• Тормозные камеры: Преобразуют энергию сжатого воздуха в механическое усилие.
• Тормозные механизмы колес: Обеспечивают торможение колес.
• Регулятор тормозных сил: Распределяет тормозное усилие между осями.
• Трубопроводы и шланги: Соединяют компоненты системы.
• Антиблокировочная система (ABS): Предотвращает блокировку колес при торможении (на моделях с ABS).

Подробное Описание Компонентов Тормозной Системы

Компрессор

Компрессор – это сердце пневматической тормозной системы. Он отвечает за создание и поддержание необходимого давления воздуха в системе. Компрессор, как правило, приводится в действие от двигателя автомобиля и постоянно нагнетает воздух в ресиверы.

Принцип работы: Компрессор засасывает атмосферный воздух, сжимает его и подает в ресиверы. Для обеспечения эффективной работы компрессора необходимо регулярно проверять уровень масла и состояние воздушного фильтра.

Ресиверы

Ресиверы – это емкости для хранения сжатого воздуха. Они обеспечивают необходимый запас воздуха для выполнения торможений, особенно при интенсивном использовании тормозов. Ресиверы должны регулярно проверяться на наличие конденсата и вовремя сливаться, чтобы предотвратить коррозию и повреждение системы.

Функции ресиверов:

• Хранение запаса сжатого воздуха.
• Обеспечение стабильного давления в системе.
• Охлаждение сжатого воздуха.
• Удаление конденсата.

Тормозной Кран

Тормозной кран – это управляющий элемент тормозной системы. Он регулирует подачу сжатого воздуха от ресиверов к тормозным камерам в зависимости от степени нажатия на педаль тормоза. Чем сильнее нажата педаль тормоза, тем больше воздуха поступает в тормозные камеры, и тем интенсивнее происходит торможение.

Типы тормозных кранов:

• Односекционные.
• Двухсекционные (более распространены на КамАЗах).

Двухсекционные краны обеспечивают раздельное управление тормозами передней и задней осей, повышая безопасность торможения.

Тормозные Камеры

Тормозные камеры преобразуют энергию сжатого воздуха в механическое усилие, которое приводит в действие тормозные механизмы колес. Они состоят из корпуса, диафрагмы, штока и пружины. Под давлением воздуха диафрагма перемещается, приводя в движение шток, который толкает тормозные колодки к тормозному барабану.

Виды тормозных камер:

• Камеры с пружинным энергоаккумулятором (для стояночного тормоза).
• Камеры без пружинного энергоаккумулятора (для рабочих тормозов).

Тормозные Механизмы Колес

Тормозные механизмы колес – это устройства, непосредственно осуществляющие торможение автомобиля. На КамАЗах, как правило, используются барабанные тормозные механизмы. Они состоят из тормозного барабана, тормозных колодок, разжимного кулака и тормозного щита.

Принцип работы: При подаче сжатого воздуха в тормозную камеру шток перемещает разжимной кулак, который разводит тормозные колодки, прижимая их к внутренней поверхности тормозного барабана. Сила трения между колодками и барабаном замедляет вращение колеса.

Регулятор Тормозных Сил

Регулятор тормозных сил (РТС) предназначен для распределения тормозного усилия между передней и задней осями автомобиля. Он предотвращает блокировку задних колес при торможении, особенно на скользкой дороге, обеспечивая лучшую управляемость и устойчивость автомобиля.

Принцип работы: РТС изменяет давление воздуха, подаваемого на тормозные камеры задних колес, в зависимости от нагрузки на заднюю ось. Чем больше нагрузка, тем больше давление, и наоборот.

Трубопроводы и Шланги

Трубопроводы и шланги служат для соединения всех компонентов тормозной системы и обеспечения циркуляции сжатого воздуха. Они должны быть герметичными и устойчивыми к воздействию высоких давлений и температур. Регулярно проверяйте состояние трубопроводов и шлангов на наличие трещин, потертостей и других повреждений.

Антиблокировочная Система (ABS)

Антиблокировочная система (ABS) – это электронная система, предотвращающая блокировку колес при торможении. Она позволяет сохранить управляемость автомобиля и сократить тормозной путь, особенно на скользкой дороге. ABS состоит из датчиков скорости вращения колес, электронного блока управления (ЭБУ) и модуляторов давления.

Принцип работы: Датчики скорости вращения колес передают информацию в ЭБУ. Если ЭБУ обнаруживает, что какое-либо колесо начинает блокироваться, он дает команду модулятору давления снизить давление в тормозной магистрали этого колеса. Это позволяет колесу продолжать вращаться и сохранять сцепление с дорогой.

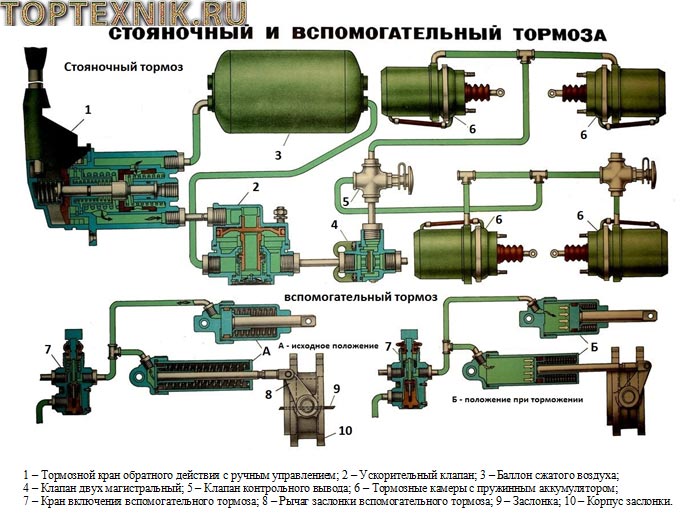

Схема Пневматической Тормозной Системы КамАЗ

Для наглядного представления работы тормозной системы КамАЗ необходимо рассмотреть ее схему. Схема обычно включает в себя компрессор, ресиверы, тормозной кран, тормозные камеры, регулятор тормозных сил, трубопроводы и шланги, а также элементы ABS (если она установлена). Важно понимать взаимосвязь между этими компонентами и последовательность прохождения сжатого воздуха.

Описание схемы:

1. Компрессор (1) нагнетает воздух в ресиверы (2).
2. Из ресиверов воздух поступает к тормозному крану (3).
3. Тормозной кран (3) регулирует подачу воздуха к тормозным камерам (4) передней и задней осей.
4. Тормозные камеры (4) приводят в действие тормозные механизмы колес (5).
5. Регулятор тормозных сил (6) распределяет тормозное усилие между осями.
6. В системе с ABS датчики скорости вращения колес (7) передают информацию в ЭБУ (8), который управляет модуляторами давления (9).

Принцип Действия Тормозной Системы КамАЗ

Принцип действия тормозной системы КамАЗ основан на использовании энергии сжатого воздуха для создания тормозного усилия. Когда водитель нажимает на педаль тормоза, тормозной кран открывает клапан, и сжатый воздух из ресиверов поступает в тормозные камеры. Давление воздуха в камерах приводит в действие тормозные механизмы колес, замедляя или останавливая автомобиль.

Этапы торможения:

1. Нажатие на педаль тормоза.
2. Открытие клапана тормозного крана.
3. Подача сжатого воздуха в тормозные камеры.
4. Перемещение штока тормозной камеры.
5. Разведение тормозных колодок.
6. Прижатие колодок к тормозному барабану.
7. Замедление вращения колеса.
8. Остановка автомобиля.

Диагностика и Обслуживание Тормозной Системы КамАЗ

Регулярная диагностика и обслуживание тормозной системы КамАЗ – это залог безопасности и надежной работы автомобиля. Необходимо регулярно проверять состояние всех компонентов системы, включая компрессор, ресиверы, тормозной кран, тормозные камеры, тормозные механизмы колес, трубопроводы и шланги.

Основные проверки и операции:

• Проверка уровня масла в компрессоре.
• Проверка состояния воздушного фильтра компрессора.
• Слив конденсата из ресиверов.
• Проверка герметичности трубопроводов и шлангов.
• Проверка состояния тормозных колодок и барабанов.
• Регулировка тормозных механизмов.
• Проверка работы ABS (при наличии).

Возможные Неисправности:

Наиболее распространенные неисправности тормозной системы КамАЗ включают:

• Утечка воздуха из системы.
• Неисправность компрессора.
• Неисправность тормозного крана.
• Неисправность тормозных камер.
• Износ тормозных колодок и барабанов.
• Неисправность ABS.

При обнаружении каких-либо неисправностей необходимо немедленно обратиться к квалифицированному специалисту для проведения ремонта.

Влияние Своевременного Обслуживания на Безопасность

Своевременное и качественное обслуживание тормозной системы КамАЗ напрямую влияет на безопасность водителя, пассажиров и других участников дорожного движения. Исправная тормозная система обеспечивает эффективное и предсказуемое торможение, что позволяет избежать аварийных ситуаций и сохранить контроль над автомобилем в любых условиях.

Преимущества своевременного обслуживания:

• Повышение безопасности.
• Увеличение срока службы компонентов системы.
• Снижение затрат на ремонт.
• Предотвращение аварийных ситуаций.

Не пренебрегайте регулярным обслуживанием тормозной системы вашего КамАЗа. Это инвестиция в вашу безопасность и сохранность вашего автомобиля.
