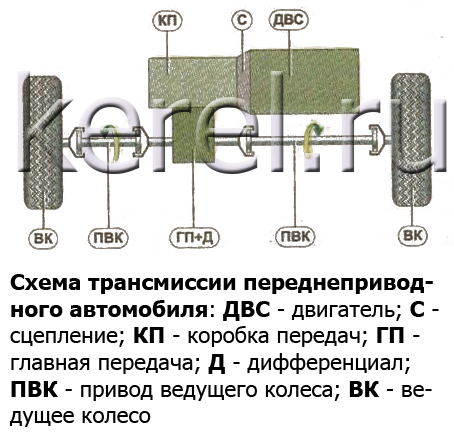

Схема трансмиссии переднеприводного механического автомобиля

Переднеприводные автомобили с механической коробкой передач завоевали огромную популярность благодаря своей экономичности, простоте конструкции и отличной управляемости. Понимание устройства и принципа работы трансмиссии такого автомобиля критически важно для эффективной эксплуатации, обслуживания и своевременного ремонта. В данной статье мы подробно рассмотрим схему трансмиссии переднеприводного механического автомобиля, углубимся в функциональность каждого элемента и предоставим полезную информацию для владельцев и автолюбителей. Мы постараемся объяснить сложные технические моменты простым и понятным языком, чтобы каждый читатель смог получить максимум пользы от прочитанного.

Основные Компоненты Трансмиссии

Трансмиссия переднеприводного автомобиля с механической коробкой передач состоит из нескольких ключевых компонентов, каждый из которых выполняет свою важную функцию. Рассмотрим их подробнее:

• Сцепление: Отвечает за передачу крутящего момента от двигателя к коробке передач и обеспечивает плавное переключение передач.
• Коробка передач (КПП): Изменяет крутящий момент и скорость вращения, передаваемые на ведущие колеса, для оптимальной работы двигателя в различных условиях движения.
• Дифференциал: Позволяет ведущим колесам вращаться с разной скоростью, что необходимо при прохождении поворотов.
• Приводные валы (ШРУСы): Передают крутящий момент от дифференциала к ведущим колесам.

Сцепление: Связующее Звено

Сцепление – это механизм, предназначенный для кратковременного разъединения двигателя и трансмиссии. Это необходимо для переключения передач без рывков и для остановки автомобиля без заглушения двигателя. Основные элементы сцепления:

• Ведомый диск: Фрикционный диск, непосредственно контактирующий с маховиком двигателя.
• Нажимной диск: Подпружиненный диск, прижимающий ведомый диск к маховику.
• Выжимной подшипник: Активируется педалью сцепления и отводит нажимной диск, разъединяя двигатель и трансмиссию.
• Маховик: Тяжелый вращающийся диск, прикрепленный к коленчатому валу двигателя, обеспечивающий инерцию и сглаживающий работу двигателя.

При нажатии на педаль сцепления выжимной подшипник отводит нажимной диск, освобождая ведомый диск. В этот момент крутящий момент от двигателя не передается на коробку передач, что позволяет переключить передачу. После отпускания педали сцепления нажимной диск снова прижимает ведомый диск к маховику, и крутящий момент передается на трансмиссию.

Коробка Передач (КПП): Сердце Трансмиссии

Коробка передач – это сложный механизм, предназначенный для изменения крутящего момента и скорости вращения, передаваемых от двигателя к ведущим колесам. КПП позволяет двигателю работать в оптимальном диапазоне оборотов, обеспечивая максимальную мощность и экономичность в различных условиях движения. В механической коробке передач используются шестерни различных размеров, которые сцепляются между собой для получения нужного передаточного числа. Основные элементы КПП:

• Первичный вал: Получает крутящий момент от сцепления.
• Вторичный вал: Передает крутящий момент на дифференциал.
• Промежуточный вал: Используется для передачи крутящего момента между первичным и вторичным валами.
• Шестерни: Различные по размеру шестерни, используемые для изменения передаточного числа.
• Синхронизаторы: Обеспечивают плавное переключение передач, выравнивая скорости вращения шестерен.
• Механизм переключения: Рычаг и тяги, используемые для выбора нужной передачи.

Переключение передач осуществляется путем перемещения шестерен на валах, что приводит к изменению передаточного числа. Например, на первой передаче используется самая большая шестерня на первичном валу и самая маленькая на вторичном, что обеспечивает максимальный крутящий момент, но низкую скорость. На высших передачах используются меньшие шестерни на первичном валу и большие на вторичном, что обеспечивает высокую скорость, но меньший крутящий момент.

Дифференциал: Распределение Мощности

Дифференциал – это механизм, позволяющий ведущим колесам вращаться с разной скоростью. Это необходимо при прохождении поворотов, когда одно колесо проходит меньший путь, чем другое. Без дифференциала колеса бы проскальзывали, что приводило бы к ухудшению управляемости и износу шин. Основные элементы дифференциала:

• Корпус дифференциала: Вращающийся корпус, к которому крепятся полуосевые шестерни.
• Полуосевые шестерни: Передают крутящий момент от корпуса дифференциала к ведущим колесам.
• Сателлиты: Небольшие шестерни, вращающиеся на осях внутри корпуса дифференциала, обеспечивающие разницу в скорости вращения колес.

При движении по прямой корпус дифференциала вращается как единое целое, и оба колеса вращаются с одинаковой скоростью. При прохождении поворота сателлиты начинают вращаться вокруг полуосевых шестерен, позволяя одному колесу вращаться быстрее, чем другому. Это обеспечивает плавное и безопасное прохождение поворотов.

Приводные Валы (ШРУСы): Передача Крутящего Момента

Приводные валы – это элементы, передающие крутящий момент от дифференциала к ведущим колесам. В переднеприводных автомобилях используются ШРУСы (шарниры равных угловых скоростей), которые позволяют передавать крутящий момент под углом, что необходимо из-за перемещения подвески и рулевого управления. Основные элементы приводного вала:

• Внутренний ШРУС: Соединяет приводной вал с дифференциалом.
• Наружный ШРУС: Соединяет приводной вал с колесом.
• Вал: Соединяет внутренний и наружный ШРУСы.

ШРУСы обеспечивают плавную передачу крутящего момента, несмотря на изменение угла между дифференциалом и колесом. Они состоят из нескольких шариков, которые перемещаются по канавкам, обеспечивая постоянную угловую скорость. Важно следить за состоянием пыльников ШРУСов, так как их повреждение приводит к попаданию грязи и воды, что ускоряет износ шарниров.

Принцип Работы Трансмиссии в Действии

Теперь, когда мы рассмотрели основные компоненты трансмиссии, давайте разберемся, как они работают вместе. Представьте себе, что вы садитесь в свой переднеприводный автомобиль с механической коробкой передач. Запускаете двигатель. Что происходит дальше?

1. Запуск двигателя: Двигатель начинает вращаться, передавая крутящий момент на маховик.
2. Выжимание сцепления: Вы нажимаете на педаль сцепления, разъединяя двигатель и коробку передач.
3. Выбор передачи: Вы переключаете рычаг переключения передач на первую передачу.
4. Отпускание сцепления: Вы плавно отпускаете педаль сцепления, соединяя двигатель и коробку передач.
5. Передача крутящего момента: Крутящий момент передается от двигателя через сцепление на первичный вал коробки передач.
6. Изменение крутящего момента: Шестерни коробки передач изменяют крутящий момент и скорость вращения.
7. Передача на дифференциал: Крутящий момент передается с вторичного вала коробки передач на дифференциал.
8. Распределение мощности: Дифференциал распределяет крутящий момент между ведущими колесами, позволяя им вращаться с разной скоростью.
9. Передача на колеса: Крутящий момент передается от дифференциала через приводные валы (ШРУСы) на ведущие колеса, заставляя автомобиль двигаться.

При увеличении скорости вы переключаете передачи на более высокие, чтобы двигатель работал в оптимальном диапазоне оборотов. При торможении вы можете переключать передачи на более низкие, чтобы использовать торможение двигателем.

Обслуживание и Ремонт Трансмиссии

Регулярное обслуживание и своевременный ремонт трансмиссии – залог ее долгой и надежной работы. Вот несколько советов по уходу за трансмиссией переднеприводного автомобиля с механической коробкой передач:

• Проверка уровня масла в КПП: Регулярно проверяйте уровень масла в коробке передач и доливайте его при необходимости. Используйте масло, рекомендованное производителем автомобиля.
• Замена масла в КПП: Заменяйте масло в коробке передач в соответствии с регламентом технического обслуживания. Старое масло теряет свои свойства и может привести к износу деталей КПП.
• Проверка состояния сцепления: Следите за состоянием сцепления. При появлении пробуксовки или затрудненном переключении передач обратитесь к специалисту.
• Проверка состояния ШРУСов: Регулярно проверяйте состояние пыльников ШРУСов. При обнаружении повреждений замените пыльники, чтобы предотвратить попадание грязи и воды.
• Своевременная диагностика: При появлении посторонних шумов или вибраций в трансмиссии обратитесь к специалисту для диагностики и устранения неисправности.

Типичные Неисправности Трансмиссии

Трансмиссия, как и любой другой сложный механизм, подвержена износу и поломкам. Вот некоторые из наиболее распространенных неисправностей трансмиссии переднеприводного автомобиля с механической коробкой передач:

• Износ сцепления: Пробуксовка сцепления, затрудненное переключение передач.
• Износ синхронизаторов КПП: Хруст при переключении передач.
• Износ шестерен КПП: Посторонние шумы в КПП.
• Повреждение дифференциала: Вибрации и посторонние шумы при движении.
• Износ ШРУСов: Хруст при поворотах.
• Утечка масла из КПП: Снижение уровня масла, затрудненное переключение передач.

При обнаружении любой из этих неисправностей необходимо как можно скорее обратиться к специалисту для проведения диагностики и ремонта. Своевременное устранение неисправностей поможет предотвратить более серьезные поломки и продлить срок службы трансмиссии.

Как Правильно Эксплуатировать Механическую Коробку Передач

Правильная эксплуатация механической коробки передач может значительно продлить срок ее службы и снизить вероятность поломок. Вот несколько советов:

1. Плавно отпускайте педаль сцепления: Не бросайте педаль сцепления резко, так как это может привести к износу сцепления и рывкам при трогании с места.
2. Переключайте передачи плавно: Не переключайте передачи рывками, так как это может привести к износу синхронизаторов и шестерен КПП.
3. Не держите ногу на педали сцепления: Не держите ногу на педали сцепления без необходимости, так как это приводит к износу выжимного подшипника.
4. Не перегружайте автомобиль: Перегруз автомобиля увеличивает нагрузку на трансмиссию и может привести к ее поломке.
5. Используйте правильное масло: Используйте масло, рекомендованное производителем автомобиля.

Соблюдение этих простых правил поможет вам сохранить трансмиссию в хорошем состоянии и избежать дорогостоящего ремонта.

Понимание схемы трансмиссии переднеприводного механического автомобиля позволяет более осознанно управлять транспортным средством, вовремя замечать признаки неисправностей и проводить необходимое обслуживание. Это, в свою очередь, способствует увеличению срока службы автомобиля и снижению затрат на его эксплуатацию. Знание устройства трансмиссии также полезно при выборе автомобиля, позволяя оценить его конструктивные особенности и потенциальную надежность. Не стоит пренебрегать регулярной диагностикой и техническим обслуживанием, ведь это гарантия безопасной и комфортной езды.

Изучив схему трансмиссии, вы сможете лучше понимать, как работает ваш автомобиль, а также принимать более обоснованные решения при его обслуживании и ремонте. Надеемся, что эта статья была для вас полезной и информативной. Помните, что правильная эксплуатация и своевременное обслуживание – залог долгой и надежной работы трансмиссии вашего автомобиля. Удачи на дорогах!
