Трансмиссия полноприводного автомобиля – сложный и многокомпонентный механизм, обеспечивающий передачу крутящего момента от двигателя ко всем колесам. В отличие от автомобилей с приводом на одну ось, полноприводные системы значительно улучшают проходимость, управляемость и безопасность в сложных дорожных условиях; Понимание устройства и принципа работы трансмиссии 4×4 критически важно для правильной эксплуатации и своевременного обслуживания автомобиля. Эта статья подробно рассмотрит устройство различных типов полноприводных трансмиссий, их преимущества и недостатки, а также основные аспекты обслуживания, чтобы обеспечить надежную и долговечную работу.

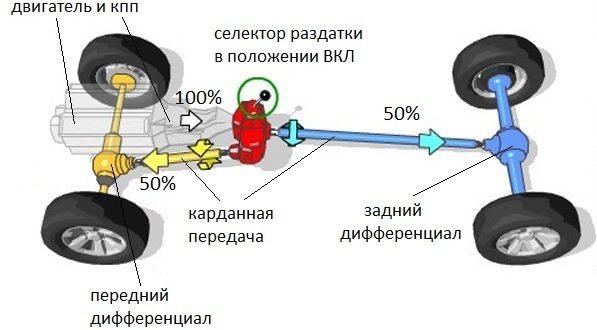

Трансмиссия полноприводного автомобиля включает в себя несколько ключевых компонентов, каждый из которых выполняет определенную функцию в передаче крутящего момента. Основные элементы трансмиссии 4×4 включают в себя:
- Коробка передач (КПП): Преобразует крутящий момент двигателя и передает его на раздаточную коробку.
- Раздаточная коробка (РК): Разделяет крутящий момент между передней и задней осями, а также может включать понижающую передачу для увеличения тяги на бездорожье.
- Карданные валы: Передают крутящий момент от раздаточной коробки к переднему и заднему мостам.
- Мосты (передний и задний): Содержат дифференциалы, полуоси и колесные редукторы (в некоторых конструкциях).
- Дифференциалы: Позволяют колесам одной оси вращаться с разной скоростью, что необходимо при поворотах.
- Муфты: Используются в некоторых системах для подключения и отключения одной из осей, а также для регулирования распределения крутящего момента.
Коробка передач
Коробка передач, как и в автомобилях с приводом на одну ось, служит для изменения крутящего момента и скорости вращения, передаваемых от двигателя к трансмиссии. Она позволяет двигателю работать в оптимальном диапазоне оборотов, обеспечивая необходимую тягу и скорость движения. Существуют механические (МКПП) и автоматические (АКПП) коробки передач, каждая из которых имеет свои особенности конструкции и эксплуатации.
Раздаточная коробка
Раздаточная коробка является ключевым элементом трансмиссии полноприводного автомобиля. Она выполняет следующие функции:
- Разделение крутящего момента между передней и задней осями.
- Изменение передаточного числа (понижающая передача) для увеличения тяги на бездорожье.
- Подключение и отключение одной из осей (в системах с подключаемым полным приводом).
Существует несколько типов раздаточных коробок, отличающихся по конструкции и принципу работы:
- Механические РК: Используют шестерни и рычаги для переключения режимов работы. Отличаются простотой конструкции и надежностью.
- Электрические РК: Управление переключением режимов осуществляется с помощью электроприводов. Обеспечивают более удобное и плавное переключение.
- Автоматические РК: Режимы работы переключаются автоматически в зависимости от дорожных условий и настроек автомобиля.
Карданные валы
Карданные валы предназначены для передачи крутящего момента от раздаточной коробки к мостам. Они должны обеспечивать передачу вращения под углом, поскольку мосты находятся на некотором расстоянии от раздаточной коробки и могут перемещаться относительно нее во время движения автомобиля по неровностям. Карданные валы состоят из трубы, крестовин и шлицевых соединений, обеспечивающих необходимую гибкость и компенсацию изменений расстояния между агрегатами.
Мосты и дифференциалы
Мосты содержат дифференциалы, полуоси и, в некоторых случаях, колесные редукторы. Дифференциалы позволяют колесам одной оси вращаться с разной скоростью, что необходимо при поворотах. Если оба колеса вращаются с одинаковой скоростью, одно из них будет проскальзывать, что приведет к ухудшению управляемости и износу шин.
Существует несколько типов дифференциалов:
- Открытый дифференциал: Самый простой и распространенный тип дифференциала. Он обеспечивает свободное вращение колес с разной скоростью, но имеет недостаток: если одно из колес теряет сцепление с дорогой, крутящий момент будет передан только на это колесо, а другое колесо останется неподвижным;
- Самоблокирующийся дифференциал: Ограничивает разницу в скорости вращения колес, передавая крутящий момент на колесо с лучшим сцеплением. Существует несколько типов самоблокирующихся дифференциалов, отличающихся по принципу работы и степени блокировки.
- Дифференциал повышенного трения (LSD): Обеспечивает частичную блокировку дифференциала, передавая крутящий момент на колесо с лучшим сцеплением, но не блокируя его полностью.
- Блокируемый дифференциал: Позволяет полностью заблокировать дифференциал, обеспечивая равномерное вращение обоих колес. Используется на внедорожниках для преодоления сложных участков бездорожья.
Муфты
Муфты используются в системах с подключаемым полным приводом для подключения и отключения одной из осей. Они также могут использоваться для регулирования распределения крутящего момента между осями. Существует несколько типов муфт:
- Механические муфты: Управление осуществляется с помощью рычагов или тросов.
- Электромагнитные муфты: Управление осуществляется с помощью электромагнита.
- Гидравлические муфты: Управление осуществляется с помощью гидравлического давления.
Типы трансмиссий полноприводных автомобилей
Существует несколько основных типов трансмиссий полноприводных автомобилей, каждый из которых имеет свои особенности и преимущества:
- Part-Time 4WD (подключаемый полный привод): В обычном режиме автомобиль движется с приводом на одну ось (обычно заднюю); При необходимости водитель может подключить вторую ось с помощью рычага или кнопки. Этот тип привода не рекомендуется использовать на дорогах с твердым покрытием, так как это может привести к повреждению трансмиссии.
- Full-Time 4WD (постоянный полный привод): Все колеса постоянно подключены к трансмиссии. Этот тип привода обеспечивает лучшую управляемость и проходимость, но может быть менее экономичным.
- Automatic 4WD (автоматический полный привод): Система автоматически подключает вторую ось при необходимости, например, при пробуксовке колес. Этот тип привода является компромиссом между Part-Time и Full-Time 4WD.
Part-Time 4WD
Система Part-Time 4WD, или подключаемый полный привод, является одним из наиболее распространенных типов полноприводных трансмиссий, особенно в старых моделях внедорожников и пикапов. В нормальных условиях движения автомобиль использует только одну ось, обычно заднюю, что обеспечивает лучшую экономию топлива и снижает износ трансмиссии. При необходимости, например, на бездорожье или на скользкой дороге, водитель может вручную подключить передний мост, переведя раздаточную коробку в режим 4H (4 High) или 4L (4 Low).
Преимущества Part-Time 4WD:
- Более экономичный по сравнению с постоянным полным приводом в обычных условиях движения.
- Простая и надежная конструкция.
Недостатки Part-Time 4WD:
- Нельзя использовать на дорогах с твердым покрытием в режиме 4WD, так как это может привести к повреждению трансмиссии из-за отсутствия межосевого дифференциала.
- Требует ручного подключения и отключения переднего моста.
Full-Time 4WD
Система Full-Time 4WD, или постоянный полный привод, обеспечивает постоянную передачу крутящего момента на все четыре колеса. Это достигается за счет использования межосевого дифференциала, который позволяет передней и задней осям вращаться с разной скоростью. Постоянный полный привод обеспечивает лучшую управляемость и проходимость по сравнению с подключаемым полным приводом, особенно на скользких дорогах.
Преимущества Full-Time 4WD:
- Улучшенная управляемость и устойчивость на дороге в любых условиях.
- Повышенная проходимость на бездорожье.
- Автоматическая адаптация к изменяющимся дорожным условиям.
Недостатки Full-Time 4WD:
- Менее экономичный по сравнению с подключаемым полным приводом.
- Более сложная и дорогая конструкция.
Automatic 4WD
Система Automatic 4WD, или автоматический полный привод, представляет собой компромисс между подключаемым и постоянным полным приводом. В нормальных условиях движения автомобиль использует привод на одну ось, но при пробуксовке колес система автоматически подключает вторую ось. Это достигается за счет использования электронно-управляемых муфт или вискомуфт, которые регулируют распределение крутящего момента между осями.
Преимущества Automatic 4WD:
- Автоматическое подключение полного привода при необходимости.
- Улучшенная управляемость и проходимость по сравнению с приводом на одну ось.
- Более экономичный по сравнению с постоянным полным приводом в обычных условиях движения.
Недостатки Automatic 4WD:
- Менее эффективен на тяжелом бездорожье по сравнению с постоянным полным приводом.
- Более сложная и дорогая конструкция по сравнению с подключаемым полным приводом.
Обслуживание трансмиссии полноприводного автомобиля
Правильное обслуживание трансмиссии полноприводного автомобиля является ключевым фактором для обеспечения ее надежной и долговечной работы; Регулярное техническое обслуживание включает в себя следующие операции:
- Замена масла в КПП, РК и мостах: Необходимо производить в соответствии с рекомендациями производителя автомобиля. Использование правильного типа масла и соблюдение интервалов замены помогут предотвратить износ и повреждение компонентов трансмиссии.
- Проверка уровня масла в КПП, РК и мостах: Регулярно проверяйте уровень масла и доливайте его при необходимости. Низкий уровень масла может привести к перегреву и износу компонентов трансмиссии.
- Проверка состояния карданных валов: Проверяйте состояние крестовин, шлицевых соединений и подвесных подшипников карданных валов. При обнаружении люфтов или повреждений необходимо произвести ремонт или замену.
- Проверка состояния пыльников и сальников: Проверяйте состояние пыльников и сальников на КПП, РК и мостах. При обнаружении трещин или повреждений необходимо произвести замену, чтобы предотвратить попадание грязи и воды внутрь агрегатов.
- Регулярная диагностика: Регулярно проводите диагностику трансмиссии на специализированном сервисе. Это позволит выявить неисправности на ранней стадии и предотвратить серьезные поломки.
Интервалы замены масла
Интервалы замены масла в КПП, РК и мостах зависят от типа трансмиссии, условий эксплуатации и рекомендаций производителя автомобиля. В среднем, рекомендуется производить замену масла в КПП каждые 60 000 ― 100 000 км пробега, в РК ― каждые 40 000 ⎯ 80 000 км пробега, в мостах ― каждые 30 000 ― 60 000 км пробега. При эксплуатации автомобиля в тяжелых условиях (бездорожье, буксировка прицепа, частые поездки по городу) рекомендуется сократить интервалы замены масла.
Выбор масла
При выборе масла для КПП, РК и мостов необходимо руководствоваться рекомендациями производителя автомобиля. Использование неправильного типа масла может привести к ухудшению работы трансмиссии, износу и повреждению компонентов. Обратите внимание на следующие параметры:
- Тип масла: Минеральное, полусинтетическое или синтетическое.
- Вязкость масла: SAE (например, 75W-90, 80W-90).
- Спецификации: API, GL (например, GL-4, GL-5).
Диагностика неисправностей
Регулярная диагностика трансмиссии позволяет выявить неисправности на ранней стадии и предотвратить серьезные поломки. Признаки неисправности трансмиссии могут включать в себя:
- Шумы и вибрации при работе трансмиссии.
- Затрудненное переключение передач.
- Утечки масла.
- Рывки и удары при движении.
- Пробуксовка колес.
При обнаружении каких-либо признаков неисправности необходимо обратиться в специализированный сервис для проведения диагностики и ремонта.
В этой статье мы подробно рассмотрели устройство трансмиссии полноприводного автомобиля, различные типы систем полного привода, а также важные аспекты обслуживания. Знание этих деталей поможет вам правильно эксплуатировать и поддерживать работоспособность трансмиссии вашего автомобиля. Понимание особенностей устройства трансмиссии полноприводного автомобиля позволит вам сделать осознанный выбор при покупке и эксплуатации автомобиля.
