Автоматическая трансмиссия (АКПП) является сложным механизмом, обеспечивающим плавное и комфортное переключение передач в автомобиле. В отличие от механической коробки передач, АКПП не требует непосредственного участия водителя в процессе переключения, что значительно упрощает управление транспортным средством, особенно в условиях городского движения. Современные автоматические трансмиссии отличаются высокой надежностью и эффективностью, но требуют своевременного обслуживания и понимания основных технических данных. Эта статья подробно рассматривает устройство, принципы работы, технические характеристики, особенности обслуживания и распространенные проблемы автоматических трансмиссий.
Устройство и Принцип Работы Автоматической Трансмиссии

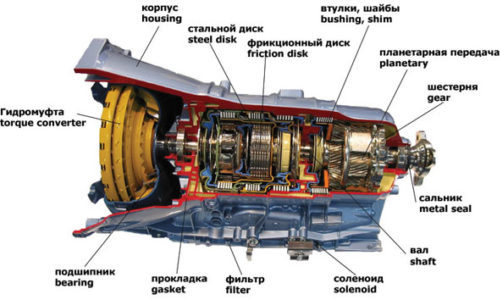

Автоматическая коробка передач состоит из множества взаимосвязанных компонентов, каждый из которых выполняет свою функцию. Основными элементами АКПП являются:
- Гидротрансформатор (ГДТ): Передает крутящий момент от двигателя к коробке передач, обеспечивая плавное трогание с места и гашение крутильных колебаний.
- Планетарный механизм: Состоит из набора шестерен, позволяющих изменять передаточное число и обеспечивать различные передачи.
- Фрикционные элементы (диски и ленты): Используются для блокировки и разблокировки отдельных элементов планетарного механизма, обеспечивая переключение передач.
- Гидравлическая система управления: Регулирует работу фрикционных элементов на основе информации от датчиков и управляющего блока.
- Электронный блок управления (ЭБУ): Получает информацию от датчиков, обрабатывает ее и управляет гидравлической системой для оптимального переключения передач.
- Масляный насос: Обеспечивает циркуляцию трансмиссионной жидкости (ATF) для смазки и охлаждения компонентов АКПП.
Принцип работы гидротрансформатора
Гидротрансформатор является ключевым элементом автоматической трансмиссии, заменяющим механическое сцепление в механической коробке передач. Он состоит из трех основных компонентов:
- Насосное колесо: Приводится в движение коленчатым валом двигателя и создает поток трансмиссионной жидкости.
- Турбинное колесо: Принимает поток жидкости от насосного колеса и передает крутящий момент на входной вал коробки передач.
- Реактор (статор): Направляет поток жидкости обратно на насосное колесо, увеличивая крутящий момент.
Когда двигатель работает на холостом ходу, насосное колесо вращается медленно, и поток жидкости не достаточен для вращения турбинного колеса. По мере увеличения оборотов двигателя, поток жидкости усиливается, и турбинное колесо начинает вращаться, передавая крутящий момент на коробку передач. Реактор увеличивает крутящий момент, особенно на низких оборотах, обеспечивая плавное трогание с места. На высоких оборотах, когда эффективность гидротрансформатора снижается, происходит блокировка ГДТ специальной муфтой, что обеспечивает прямую связь двигателя и коробки передач для повышения экономичности.
Работа планетарного механизма
Планетарный механизм обеспечивает различные передаточные числа в автоматической коробке передач. Он состоит из следующих элементов:
- Солнечная шестерня: Расположена в центре механизма.
- Эпициклическая шестерня (коронная шестерня): Расположена по периметру механизма.
- Планетарные шестерни: Расположены между солнечной и эпициклической шестернями и вращаются вокруг солнечной шестерни.
- Водило: Соединяет планетарные шестерни и вращается вместе с ними.
Изменяя способ блокировки и разблокировки этих элементов с помощью фрикционных дисков и лент, можно получить различные передаточные числа. Например, зафиксировав коронную шестерню и приводя в движение солнечную шестерню, можно получить понижающую передачу. Зафиксировав водило и приводя в движение солнечную шестерню, можно получить повышающую передачу. Блокировка всех элементов планетарного механизма обеспечивает прямую передачу (1:1). Управление фрикционными элементами осуществляется гидравлической системой на основе сигналов от ЭБУ.
Типы Автоматических Трансмиссий
Существует несколько основных типов автоматических трансмиссий, каждый из которых имеет свои особенности и преимущества:
- Классическая АКПП (гидромеханическая): Использует гидротрансформатор и планетарный механизм для переключения передач. Это самый распространенный тип автоматической трансмиссии.
- Роботизированная коробка передач (РКПП): Представляет собой механическую коробку передач с автоматизированным управлением сцеплением и переключением передач. Существует два основных типа РКПП: однодисковые и двухдисковые (DSG).
- Вариатор (CVT): Использует ремень или цепь, соединяющую два конусообразных шкива, для плавного изменения передаточного числа. CVT обеспечивает плавное и бесступенчатое переключение передач.
- Автоматизированная механическая коробка передач (АМТ): По сути, это обычная механическая коробка передач, в которой процессы выжима сцепления и переключения передач автоматизированы.
Классическая АКПП
Классическая АКПП является наиболее распространенным типом автоматической трансмиссии. Она обеспечивает плавное и комфортное переключение передач, а также обладает высокой надежностью. Однако, классическая АКПП может быть менее экономичной, чем другие типы автоматических трансмиссий.
Роботизированная коробка передач (РКПП)
Роботизированная коробка передач сочетает в себе преимущества механической и автоматической трансмиссий. Она обеспечивает высокую экономичность и динамику разгона, но может быть менее плавной в переключении передач, особенно в однодисковых РКПП. Двухдисковые РКПП (DSG) обеспечивают более плавное и быстрое переключение передач.
Вариатор (CVT)
Вариатор обеспечивает плавное и бесступенчатое переключение передач, что обеспечивает комфортное вождение и экономию топлива. Однако, вариатор может быть менее надежным, чем другие типы автоматических трансмиссий, и требует более частого обслуживания.
Автоматизированная механическая коробка передач (АМТ)
АМТ – это, по сути, механическая коробка передач, где выжим сцепления и переключение передач автоматизированы. Такая конструкция позволяет добиться большей топливной экономичности, но переключения могут быть менее плавными, чем в классической АКПП;
Технические Данные Автоматических Трансмиссий
Технические данные автоматической трансмиссии включают в себя различные параметры, характеризующие ее работу и надежность:
- Количество передач: Определяет количество передаточных чисел, доступных в коробке передач. Современные АКПП могут иметь от 4 до 10 передач.
- Передаточные числа: Определяют соотношение между оборотами двигателя и оборотами выходного вала коробки передач для каждой передачи.
- Крутящий момент: Максимальный крутящий момент, который может передать коробка передач.
- Тип трансмиссионной жидкости (ATF): Определяет тип жидкости, используемой для смазки и охлаждения компонентов АКПП.
- Объем трансмиссионной жидкости: Определяет количество жидкости, необходимое для нормальной работы АКПП.
- Интервал замены трансмиссионной жидкости: Определяет период времени или пробег автомобиля, через который необходимо заменять трансмиссионную жидкость.
Влияние количества передач на характеристики автомобиля
Количество передач в автоматической трансмиссии оказывает существенное влияние на характеристики автомобиля. Чем больше передач, тем более оптимально можно использовать мощность двигателя в различных режимах движения. Большее количество передач также позволяет снизить расход топлива и улучшить динамику разгона.
Трансмиссионная жидкость (ATF): выбор и замена
Трансмиссионная жидкость (ATF) выполняет важные функции в автоматической трансмиссии, включая смазку, охлаждение и передачу давления в гидравлической системе управления. Выбор правильного типа ATF является критически важным для обеспечения надежной работы АКПП. Необходимо использовать только ту жидкость, которая рекомендована производителем автомобиля. Интервал замены ATF зависит от типа коробки передач и условий эксплуатации автомобиля. Как правило, рекомендуется заменять ATF каждые 60 000 ― 100 000 км пробега.
Обслуживание Автоматической Трансмиссии
Своевременное и правильное обслуживание автоматической трансмиссии является залогом ее долгой и надежной работы. Основные мероприятия по обслуживанию АКПП включают в себя:
- Регулярная проверка уровня ATF: Необходимо регулярно проверять уровень ATF и доливать жидкость при необходимости.
- Своевременная замена ATF: Необходимо заменять ATF в соответствии с рекомендациями производителя автомобиля.
- Замена фильтра ATF: Фильтр ATF очищает жидкость от загрязнений и предотвращает износ компонентов АКПП. Фильтр ATF рекомендуется заменять вместе с ATF.
- Диагностика АКПП: При появлении признаков неисправности АКПП необходимо провести диагностику для выявления причины проблемы.
- Промывка АКПП: Промывка АКПП позволяет удалить отложения и загрязнения из гидравлической системы управления. Промывку АКПП рекомендуется проводить при замене ATF.
Признаки неисправности автоматической трансмиссии
Существует несколько признаков, указывающих на неисправность автоматической трансмиссии. При появлении следующих симптомов необходимо обратиться в сервисный центр для диагностики:
- Рывки и толчки при переключении передач: Могут указывать на износ фрикционных элементов или проблемы в гидравлической системе управления.
- Задержки при переключении передач: Могут указывать на низкий уровень ATF, засорение фильтра ATF или проблемы в гидравлической системе управления.
- Пробуксовка передач: Двигатель набирает обороты, но автомобиль не ускоряется. Может указывать на износ фрикционных элементов или низкий уровень ATF.
- Посторонние шумы в АКПП: Могут указывать на износ подшипников или шестерен.
- Утечка ATF: Утечка ATF может привести к снижению уровня жидкости и повреждению компонентов АКПП.
- Индикатор неисправности АКПП на приборной панели: Указывает на наличие проблемы в системе управления АКПП.
Правила эксплуатации автоматической трансмиссии
Соблюдение правил эксплуатации автоматической трансмиссии поможет продлить срок ее службы:
- Избегайте резких разгонов и торможений: Резкие ускорения и замедления создают повышенную нагрузку на компоненты АКПП.
- Не допускайте перегрева АКПП: Перегрев АКПП может привести к повреждению компонентов и сокращению срока службы ATF.
- Не буксируйте прицеп с перегрузкой: Буксировка тяжелых прицепов создает повышенную нагрузку на АКПП.
- Не включайте нейтральную передачу при кратковременных остановках: Включение нейтральной передачи при кратковременных остановках не экономит топливо и может привести к износу компонентов АКПП.
- Регулярно проверяйте уровень и состояние ATF: Регулярная проверка уровня и состояния ATF позволяет своевременно выявить проблемы и предотвратить серьезные повреждения АКПП.
Распространенные Проблемы Автоматических Трансмиссий и Методы Их Устранения
Несмотря на высокую надежность, автоматические трансмиссии подвержены различным поломкам. Наиболее распространенные проблемы АКПП включают в себя:
- Износ фрикционных элементов: Со временем фрикционные диски и ленты изнашиваются, что приводит к пробуксовке передач и рывкам при переключении.
- Засорение гидравлической системы управления: Загрязнения в ATF могут забивать каналы гидравлической системы управления, что приводит к неправильной работе фрикционных элементов.
- Повреждение гидротрансформатора: Гидротрансформатор может быть поврежден в результате перегрева или износа компонентов.
- Выход из строя соленоидов: Соленоиды управляют работой гидравлической системы и могут выходить из строя из-за загрязнений или перегрева.
- Повреждение электронного блока управления (ЭБУ): ЭБУ управляет работой АКПП и может выходить из строя из-за перепадов напряжения или механических повреждений;
Диагностика неисправностей АКПП
Диагностика неисправностей АКПП требует использования специализированного оборудования и знаний. Для диагностики АКПП используются:
- Сканер OBD-II: Позволяет считывать коды ошибок из ЭБУ АКПП.
- Манометр: Позволяет измерять давление в гидравлической системе управления.
- Мультиметр: Позволяет измерять электрические параметры соленоидов и датчиков.
- Визуальный осмотр: Позволяет выявить утечки ATF и механические повреждения компонентов АКПП.
Методы устранения неисправностей АКПП
Методы устранения неисправностей АКПП зависят от характера поломки. В некоторых случаях достаточно заменить ATF и фильтр, в других случаях требуется более сложный ремонт, включая замену фрикционных элементов, соленоидов или гидротрансформатора. В сложных случаях может потребоваться замена всей коробки передач.
Автоматическая трансмиссия является важным и сложным компонентом современного автомобиля. Понимание принципов работы, технических данных и правил обслуживания АКПП поможет обеспечить ее долгую и надежную работу.
Таким образом, автоматическая трансмиссия обеспечивает комфортное и удобное управление автомобилем. Знание технических данных автоматической трансмиссии помогает в правильной эксплуатации. Важно своевременно проводить обслуживание и диагностику для предотвращения серьезных поломок. Правильный выбор трансмиссионной жидкости и соблюдение интервалов замены играют ключевую роль. Соблюдение правил эксплуатации позволит продлить срок службы вашей автоматической трансмиссии и избежать дорогостоящего ремонта.
