Шарнир равных угловых скоростей‚ или ШРУС‚ – это ключевой элемент трансмиссии передне- или полноприводного автомобиля. Он позволяет передавать крутящий момент от двигателя к колесам‚ обеспечивая при этом возможность поворота колес относительно оси автомобиля. Благодаря ШРУСу‚ машина может плавно маневрировать и сохранять устойчивость даже при крутых поворотах. Знание принципов работы и признаков неисправности ШРУСа поможет вовремя обнаружить проблему и предотвратить более серьезные поломки.
Что такое ШРУС и как он работает?
ШРУС‚ как уже упоминалось‚ расшифровывается как шарнир равных угловых скоростей. Его основная задача – обеспечить передачу крутящего момента от коробки передач (или редуктора) к колесам‚ даже когда колеса поворачиваются на значительный угол. Это достигается благодаря специальной конструкции‚ которая позволяет шарниру передавать вращение без рывков и потери мощности‚ сохраняя постоянную угловую скорость вращения колеса.
Типы ШРУСов
Существует несколько основных типов ШРУСов‚ отличающихся конструкцией и принципом работы:

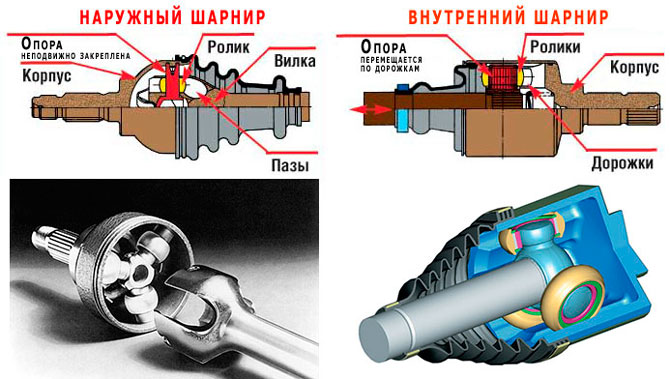

- Шариковый ШРУС (Birfield joint): Наиболее распространенный тип‚ используемый в большинстве современных автомобилей. Он состоит из внутренней и внешней обойм‚ между которыми расположены шарики‚ перемещающиеся по специальным канавкам.
- Триподный ШРУС (Tripod joint): Используется преимущественно на внутренних валах приводов. Он состоит из трех роликов‚ установленных на треноге‚ которые перемещаются в пазах внутренней обоймы.
- Кулачковый ШРУС (Weiss joint): Более сложная конструкция‚ применяемая в основном в специализированной технике.
Принцип работы ШРУСа
Независимо от типа‚ принцип работы ШРУСа основан на обеспечении равных угловых скоростей вращения валов‚ соединенных шарниром. Это достигается благодаря особой геометрии конструкции‚ которая компенсирует изменение угла между валами. В шариковом ШРУСе‚ например‚ шарики перемещаются по канавкам таким образом‚ что средняя точка между ними всегда находится на биссектрисе угла между валами. Это обеспечивает равномерную передачу крутящего момента и отсутствие рывков при повороте.
Признаки неисправности ШРУСа
Выявление неисправности ШРУСа на ранней стадии может значительно сэкономить средства на ремонте. Своевременная диагностика позволяет избежать более серьезных поломок и сохранить безопасность на дороге. Важно внимательно прислушиваться к звукам‚ издаваемым автомобилем‚ и обращать внимание на любые изменения в его поведении.
Основные симптомы
Существует несколько характерных признаков‚ указывающих на возможную неисправность ШРУСа:
- Хруст или щелчки при повороте: Это самый распространенный признак износа ШРУСа. Хруст обычно усиливается при повороте руля на максимальный угол.
- Вибрация при движении: Вибрация может возникать при движении на определенной скорости‚ особенно при разгоне или торможении.
- Люфт в приводе: Ощущается как свободный ход руля или рывки при переключении передач.
- Подтекание смазки из-под пыльника: Поврежденный пыльник приводит к попаданию грязи и воды внутрь шарнира‚ что ускоряет его износ.
- Неравномерный износ шин: Может быть следствием проблем с подвеской‚ но также может указывать на неисправность ШРУСа‚ влияющую на геометрию колес.
Детальное описание симптомов
Хруст при повороте
Хруст или щелчки при повороте – это‚ пожалуй‚ самый явный и узнаваемый симптом износа ШРУСа. Этот звук возникает из-за износа внутренних деталей шарнира‚ таких как шарики‚ канавки или сепаратор. По мере износа‚ зазоры между деталями увеличиваются‚ и при повороте‚ когда на ШРУС приходится максимальная нагрузка‚ детали начинают стучать друг о друга‚ издавая характерный хруст. Изначально хруст может проявляться только при повороте руля на максимальный угол‚ но по мере прогрессирования износа‚ он становится слышен и при небольших поворотах.
Вибрация при движении
Вибрация при движении может быть вызвана различными причинами‚ но одной из них является неисправность ШРУСа. Вибрация возникает из-за дисбаланса‚ вызванного износом или повреждением шарнира. Неравномерный износ деталей приводит к тому‚ что ШРУС перестает вращаться плавно‚ что передается на колеса и кузов автомобиля. Вибрация может усиливаться при разгоне или торможении‚ а также при движении на определенной скорости.
Люфт в приводе
Люфт в приводе – это свободный ход руля или рывки при переключении передач. Он возникает из-за увеличенных зазоров в шарнире‚ что приводит к потере крутящего момента. При переключении передач или резком нажатии на педаль газа‚ ШРУС не сразу передает усилие на колеса‚ что приводит к рывкам и ощущению свободного хода. Люфт может быть особенно заметен при маневрировании на низкой скорости.
Подтекание смазки из-под пыльника
Пыльник ШРУСа – это защитный резиновый чехол‚ который предохраняет шарнир от попадания грязи‚ воды и других загрязнений. Повреждение пыльника приводит к тому‚ что смазка‚ находящаяся внутри ШРУСа‚ начинает вытекать. Без смазки детали шарнира быстро изнашиваются‚ что приводит к его поломке. Подтекание смазки из-под пыльника – это серьезный сигнал‚ требующий немедленной замены пыльника.
Неравномерный износ шин
Неравномерный износ шин может быть вызван различными факторами‚ такими как неправильная регулировка развала-схождения‚ износ амортизаторов или неисправность рулевого управления. Однако‚ в некоторых случаях‚ причиной неравномерного износа шин может быть неисправность ШРУСа. Изношенный ШРУС может влиять на геометрию колес‚ что приводит к неравномерному распределению нагрузки на шины.
Диагностика ШРУСа
Для точной диагностики неисправности ШРУСа необходимо провести тщательный осмотр и тестирование. Диагностику можно выполнить как самостоятельно‚ так и обратиться в специализированный автосервис.
Визуальный осмотр
Первым шагом диагностики является визуальный осмотр ШРУСа и его компонентов. Необходимо обратить внимание на следующие моменты:
- Состояние пыльников: Проверьте пыльники на наличие трещин‚ разрывов или следов подтекания смазки.
- Наличие люфта: Попробуйте покачать приводной вал рукой. Если ощущается люфт‚ это может указывать на износ ШРУСа.
- Внешние повреждения: Осмотрите ШРУС на наличие механических повреждений‚ таких как сколы‚ трещины или деформации.
Тестирование на ходу
Тестирование на ходу позволяет выявить неисправности‚ которые не проявляются при визуальном осмотре. Для этого необходимо:
- Проехать на автомобиле по ровной дороге и прислушаться к звукам‚ издаваемым подвеской.
- Выполнить несколько поворотов руля на максимальный угол и оценить наличие хруста или щелчков.
- Обратить внимание на наличие вибрации при движении на разных скоростях.
Проверка в автосервисе
В автосервисе для диагностики ШРУСа используют специализированное оборудование‚ которое позволяет точно определить степень износа и выявить скрытые дефекты. Например‚ с помощью стенда для проверки подвески можно имитировать различные режимы движения и оценить работу ШРУСа под нагрузкой.
Замена ШРУСа
Замена ШРУСа – это довольно сложная процедура‚ требующая определенных навыков и инструментов. Если вы не уверены в своих силах‚ лучше обратиться к профессионалам. Однако‚ если вы обладаете необходимыми знаниями и опытом‚ замену ШРУСа можно выполнить самостоятельно.
Необходимые инструменты и материалы
Для замены ШРУСа вам понадобятся следующие инструменты и материалы:
- Набор гаечных ключей и головок
- Съемник ШРУСа
- Молоток
- Отвертки
- Тиски
- Новый ШРУС
- Новый пыльник
- Смазка для ШРУСа
- Стопорные кольца
Пошаговая инструкция по замене ШРУСа
Внимание! Перед началом работ убедитесь‚ что автомобиль надежно зафиксирован на подъемнике или установлен на опоры.
- Ослабьте гайку ступицы колеса.
- Поднимите автомобиль и снимите колесо.
- Отсоедините тормозной шланг и датчик ABS (если есть) от поворотного кулака.
- Открутите гайку шаровой опоры и отсоедините шаровую опору от поворотного кулака.
- Выньте приводной вал из ступицы колеса.
- Зажмите приводной вал в тисках.
- Снимите старый пыльник и стопорное кольцо.
- С помощью съемника снимите старый ШРУС с приводного вала.
- Очистите приводной вал от старой смазки.
- Наденьте новый пыльник и стопорное кольцо на приводной вал.
- Нанесите смазку на новый ШРУС и установите его на приводной вал.
- Зафиксируйте ШРУС стопорным кольцом.
- Установите приводной вал в ступицу колеса.
- Подсоедините шаровую опору к поворотному кулаку и затяните гайку.
- Подсоедините тормозной шланг и датчик ABS (если есть) к поворотному кулаку.
- Установите колесо и затяните гайку ступицы;
- Опустите автомобиль.
Советы и рекомендации
При замене ШРУСа следует учитывать следующие рекомендации:
- Приобретайте только качественные запчасти от проверенных производителей.
- Тщательно очищайте все детали от старой смазки и грязи перед установкой новых компонентов.
- Используйте специальную смазку‚ предназначенную для ШРУСов.
- Внимательно следите за состоянием пыльников и своевременно заменяйте их при необходимости.
Следуя этим рекомендациям‚ вы сможете обеспечить долгую и надежную работу ШРУСа.
Поддержание ходовой части автомобиля в исправном состоянии – залог безопасности и комфорта на дороге. ШРУС играет важную роль в передаче крутящего момента и обеспечении плавного управления. Своевременная диагностика и замена изношенных деталей помогут избежать серьезных поломок и продлить срок службы вашего автомобиля.
