Механическая трансмиссия автомобиля, часто называемая «механикой» или «ручной коробкой передач», является одним из ключевых компонентов, отвечающих за передачу крутящего момента от двигателя к колесам. В отличие от автоматических трансмиссий, механическая требует активного участия водителя в процессе переключения передач, что обеспечивает больший контроль над автомобилем и, как правило, более высокую топливную эффективность. Понимание принципа работы этого сложного механизма позволяет не только лучше управлять автомобилем, но и своевременно выявлять потенциальные неисправности, продлевая срок службы трансмиссии. В этой статье мы подробно рассмотрим все аспекты работы механической трансмиссии, от основных компонентов до тонкостей эксплуатации.

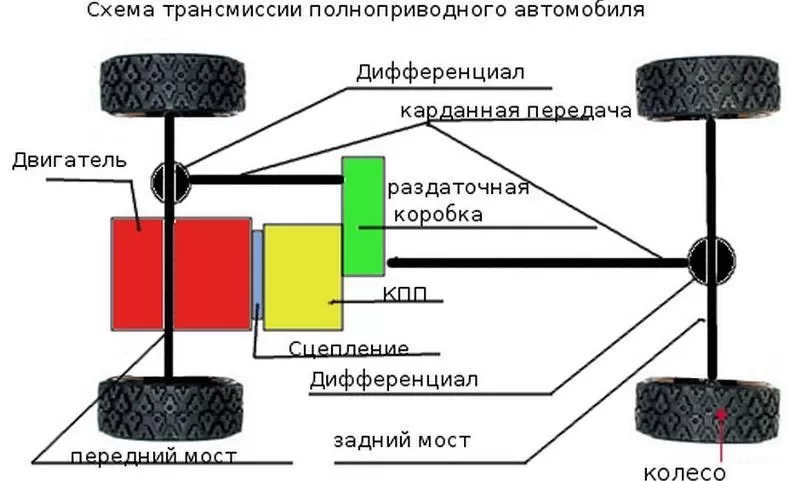

Основные Компоненты Механической Трансмиссии
Механическая трансмиссия состоит из нескольких ключевых компонентов, каждый из которых играет важную роль в процессе передачи крутящего момента. Рассмотрим их подробнее:
Сцепление
Сцепление – это механизм, который временно разъединяет двигатель и трансмиссию. Это необходимо для переключения передач, чтобы избежать рывков и повреждений трансмиссии. Когда водитель нажимает на педаль сцепления, сцепление разъединяет двигатель от коробки передач, позволяя переключить передачу без нагрузки. Отпустив педаль, сцепление снова соединяет двигатель и трансмиссию, передавая крутящий момент на колеса.
Сцепление состоит из нескольких основных частей:
- Ведомый диск: Диск с фрикционными накладками, который прижимается к маховику двигателя.
- Нажимной диск: Диск, который оказывает давление на ведомый диск, обеспечивая сцепление.
- Выжимной подшипник: Подшипник, который воздействует на нажимной диск при нажатии на педаль сцепления.
- Вилка выключения сцепления: Механизм, который перемещает выжимной подшипник.
- Трос или гидравлическая система: Передает усилие от педали сцепления к вилке выключения сцепления.
Коробка Передач
Коробка передач – это основной элемент механической трансмиссии, который позволяет изменять крутящий момент и скорость вращения, передаваемые от двигателя к колесам. Она состоит из набора шестерен различных размеров, которые могут быть сцеплены между собой для достижения нужного передаточного числа. Коробка передач обеспечивает оптимальную мощность и скорость в различных условиях движения, таких как разгон, подъем в гору или движение по трассе.
Внутри коробки передач находятся:
- Первичный вал: Вал, который получает крутящий момент от двигателя через сцепление.
- Вторичный вал: Вал, который передает крутящий момент на ведущую шестерню дифференциала.
- Промежуточный вал (в некоторых конструкциях): Вал, который передает крутящий момент между первичным и вторичным валами.
- Шестерни: Различные по размеру шестерни, которые обеспечивают разные передаточные числа.
- Синхронизаторы: Механизмы, которые выравнивают скорости вращения шестерен перед их сцеплением, обеспечивая плавное переключение передач.
- Вилки переключения: Механизмы, которые перемещают синхронизаторы для выбора нужной передачи.
Дифференциал
Дифференциал – это устройство, которое позволяет колесам вращаться с разной скоростью при повороте. При повороте автомобиля внешнее колесо проходит большее расстояние, чем внутреннее, и дифференциал компенсирует эту разницу, предотвращая пробуксовку и улучшая управляемость. Без дифференциала колеса были бы жестко связаны друг с другом, что привело бы к затрудненному управлению и повышенному износу шин.
Основные компоненты дифференциала:
- Ведущая шестерня: Получает крутящий момент от коробки передач.
- Ведомая шестерня: Передает крутящий момент на полуоси.
- Сателлиты: Малые шестерни, которые вращаются между полуосевыми шестернями, обеспечивая разницу скоростей.
- Полуосевые шестерни: Шестерни, которые передают крутящий момент на колеса.
Приводные Валы (Полуоси)
Приводные валы, также известные как полуоси, передают крутящий момент от дифференциала к колесам. Они должны быть достаточно прочными, чтобы выдерживать большие нагрузки и изгибающие моменты, особенно при движении по неровной дороге. Полуоси обычно изготавливаются из высокопрочной стали и оснащаются шарнирами равных угловых скоростей (ШРУСами), которые позволяют колесам поворачиваться, не влияя на передачу крутящего момента.
Принцип Работы Механической Трансмиссии: Пошаговое Объяснение
Теперь давайте рассмотрим принцип работы механической трансмиссии более подробно, шаг за шагом:
- Двигатель генерирует крутящий момент: Двигатель внутреннего сгорания преобразует энергию топлива в механическую энергию вращения, создавая крутящий момент.
- Крутящий момент передается на сцепление: Крутящий момент от двигателя передается на маховик, который соединен с ведомым диском сцепления.
- Водитель нажимает на педаль сцепления: Нажатие на педаль сцепления разъединяет ведомый диск от маховика, прерывая передачу крутящего момента на коробку передач.
- Водитель выбирает нужную передачу: Используя рычаг переключения передач, водитель выбирает нужную передачу, перемещая вилки переключения, которые, в свою очередь, сцепляют соответствующие шестерни в коробке передач.
- Водитель отпускает педаль сцепления: Медленно отпуская педаль сцепления, водитель постепенно соединяет ведомый диск с маховиком, передавая крутящий момент на коробку передач.
- Крутящий момент передается через коробку передач: В зависимости от выбранной передачи, крутящий момент изменяется (увеличивается или уменьшается) и передается на вторичный вал коробки передач.
- Крутящий момент передается на дифференциал: Крутящий момент от вторичного вала передается на дифференциал.
- Дифференциал распределяет крутящий момент на колеса: Дифференциал распределяет крутящий момент между колесами, позволяя им вращаться с разной скоростью при повороте.
- Крутящий момент передается на колеса через приводные валы: Крутящий момент от дифференциала передается на колеса через приводные валы (полуоси), обеспечивая движение автомобиля.
Преимущества и Недостатки Механической Трансмиссии
Механическая трансмиссия имеет свои преимущества и недостатки по сравнению с автоматической трансмиссией:
Преимущества:
- Более высокая топливная эффективность: Механические трансмиссии, как правило, более эффективны в передаче крутящего момента, что приводит к снижению расхода топлива.
- Более низкая стоимость: Автомобили с механической трансмиссией обычно дешевле в покупке и обслуживании.
- Более простой ремонт: Механические трансмиссии, как правило, проще в ремонте, чем автоматические.
- Больший контроль над автомобилем: Водитель имеет полный контроль над выбором передач, что обеспечивает более отзывчивое управление.
- Более динамичное вождение: Многие водители считают, что механическая трансмиссия обеспечивает более динамичное и увлекательное вождение.
Недостатки:
- Требуется больше навыков вождения: Необходимо уметь плавно работать с педалью сцепления и рычагом переключения передач.
- Более утомительно в пробках: Постоянное переключение передач в условиях плотного трафика может быть утомительным.
- Более сложное управление для начинающих водителей: Начинающим водителям может потребоваться время, чтобы освоить управление автомобилем с механической трансмиссией.
Типичные Неисправности Механической Трансмиссии
Как и любой механический узел, механическая трансмиссия подвержена износу и может выходить из строя. Вот некоторые из наиболее распространенных неисправностей:
Износ Сцепления
Сцепление – один из самых изнашиваемых компонентов механической трансмиссии. Признаки износа сцепления включают:
- Пробуксовка сцепления: Двигатель набирает обороты, но автомобиль не ускоряеться должным образом.
- Рывки при трогании с места: Автомобиль дергается при начале движения.
- Затрудненное переключение передач: Трудно включить передачу, особенно первую или заднюю.
- Повышенный шум при нажатии на педаль сцепления: Слышен скрежет или другие посторонние звуки.
Проблемы с Коробкой Передач
Неисправности в коробке передач могут проявляться следующим образом:
- Затрудненное переключение передач: Трудно включить или выключить передачу.
- Шум в коробке передач: Слышны посторонние звуки, такие как вой, скрежет или щелчки.
- Выскакивание передач: Передача самопроизвольно выключается во время движения.
- Утечка масла из коробки передач: Обнаружены следы масла под автомобилем.
Проблемы с Дифференциалом
Неисправности в дифференциале могут приводить к:
- Шум в районе заднего моста: Слышен вой или гул при движении.
- Вибрация: Чувствуется вибрация в автомобиле, особенно при ускорении или повороте.
- Утечка масла из дифференциала: Обнаружены следы масла под автомобилем в районе заднего моста.
Советы по Эксплуатации и Обслуживанию Механической Трансмиссии
Правильная эксплуатация и своевременное обслуживание могут значительно продлить срок службы механической трансмиссии. Вот несколько полезных советов:
- Плавно работайте с педалью сцепления: Избегайте резких отпусканий и пробуксовок сцепления.
- Переключайте передачи плавно и своевременно: Не перегружайте двигатель и выбирайте оптимальную передачу для текущих условий движения.
- Регулярно проверяйте уровень масла в коробке передач и дифференциале: Поддерживайте необходимый уровень масла и своевременно его заменяйте в соответствии с рекомендациями производителя.
- Избегайте резких стартов и торможений: Плавное ускорение и замедление снижают нагрузку на трансмиссию.
- Своевременно устраняйте любые неисправности: Не игнорируйте посторонние шумы, вибрации или другие признаки неисправности и обращайтесь к квалифицированному механику для диагностики и ремонта.
Современные Тенденции в Механических Трансмиссиях
Несмотря на растущую популярность автоматических трансмиссий, механические трансмиссии продолжают развиваться и совершенствоваться. Современные механические трансмиссии оснащаются такими функциями, как:
- Системы помощи при переключении передач: Эти системы помогают водителю выбирать оптимальную передачу и обеспечивают более плавное переключение.
- Более точные и надежные синхронизаторы: Обеспечивают более плавное и тихое переключение передач.
- Более легкие и прочные материалы: Позволяют снизить вес трансмиссии и повысить ее надежность.
- Увеличенное количество передач: Некоторые современные механические трансмиссии имеют шесть или даже семь передач, что позволяет оптимизировать топливную эффективность и динамические характеристики автомобиля.
В этой статье мы подробно рассмотрели принцип работы механической трансмиссии автомобиля, от основных компонентов до советов по эксплуатации и обслуживанию. Понимание этих принципов поможет вам лучше управлять автомобилем и продлить срок службы его трансмиссии. Механическая трансмиссия – это сложный, но надежный механизм, требующий внимательного отношения. Надеемся, что предоставленная информация была для вас полезной и интересной. Теперь вы знаете больше о принципе работы механической трансмиссии автомобиля.
