Трансмиссия автомобиля – это сложная и многокомпонентная система, отвечающая за передачу мощности от двигателя к колесам. Ее основная задача заключается в преобразовании крутящего момента и скорости вращения коленчатого вала двигателя в оптимальные параметры, необходимые для движения автомобиля в различных условиях. Без трансмиссии автомобиль был бы неспособен эффективно трогаться с места, разгоняться или двигаться с постоянной скоростью. Понимание принципов работы трансмиссии помогает водителям лучше управлять автомобилем и своевременно обнаруживать признаки неисправностей.
Назначение и функции трансмиссии
Трансмиссия выполняет несколько ключевых функций, обеспечивающих эффективную работу автомобиля:
- Передача крутящего момента: Увеличивает или уменьшает крутящий момент, передаваемый от двигателя к колесам, в зависимости от условий движения.
- Изменение передаточного числа: Обеспечивает возможность выбора оптимального передаточного числа для различных скоростей и нагрузок.
- Разъединение двигателя и трансмиссии: Позволяет отсоединить двигатель от трансмиссии, например, при переключении передач или остановке автомобиля.
- Передача крутящего момента на ведущие колеса: Направляет крутящий момент на колеса, обеспечивая движение автомобиля.
- Обеспечение заднего хода: Позволяет автомобилю двигаться в обратном направлении.

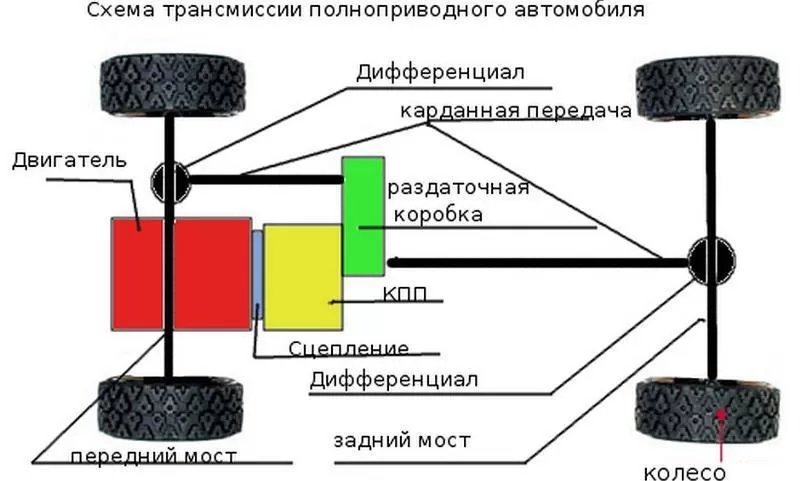

Основные элементы трансмиссии
Трансмиссия состоит из нескольких основных элементов, каждый из которых выполняет свою определенную функцию:
- Сцепление: Предназначено для временного разъединения двигателя и трансмиссии, что необходимо для переключения передач и плавного трогания с места.
- Коробка передач (КПП): Обеспечивает изменение передаточного числа, позволяя двигателю работать в оптимальном диапазоне оборотов при различных скоростях и нагрузках.
- Карданная передача (в заднеприводных и полноприводных автомобилях): Передает крутящий момент от КПП к заднему мосту.
- Главная передача: Увеличивает крутящий момент, передаваемый от карданной передачи (или КПП в переднеприводных автомобилях) к дифференциалу.
- Дифференциал: Обеспечивает возможность вращения колес с разной скоростью при поворотах.
- Полуоси: Передают крутящий момент от дифференциала к колесам.
Типы трансмиссий
Существует несколько основных типов трансмиссий, отличающихся по конструкции и принципу работы:
Механическая коробка передач (МКПП)
МКПП – это наиболее распространенный тип трансмиссии, в котором переключение передач осуществляется вручную водителем с помощью рычага и педали сцепления. МКПП отличается простотой конструкции, надежностью и высокой эффективностью.
Преимущества МКПП:
- Простота конструкции и обслуживания.
- Высокая надежность.
- Высокая эффективность.
- Полный контроль над переключением передач.
- Более низкая стоимость по сравнению с другими типами трансмиссий.
Недостатки МКПП:
- Требуется постоянное участие водителя в процессе переключения передач.
- Необходимость использования педали сцепления.
- Менее комфортна в условиях интенсивного городского движения.
Автоматическая коробка передач (АКПП)
АКПП – это тип трансмиссии, в котором переключение передач осуществляется автоматически, без участия водителя. АКПП обеспечивает более комфортное управление автомобилем, особенно в условиях городского движения.
Преимущества АКПП:
- Более комфортное управление автомобилем.
- Отсутствие необходимости использовать педаль сцепления.
- Плавное переключение передач.
- Удобство в условиях интенсивного городского движения.
Недостатки АКПП:
- Более сложная конструкция и обслуживание.
- Меньшая эффективность по сравнению с МКПП.
- Более высокая стоимость.
- Менее точный контроль над переключением передач.
Вариатор (CVT)
Вариатор (Continuously Variable Transmission) – это тип трансмиссии, который обеспечивает плавное и бесступенчатое изменение передаточного числа. Вариатор позволяет двигателю всегда работать в оптимальном диапазоне оборотов, что способствует повышению экономичности и снижению выбросов.
Преимущества вариатора:
- Плавное и бесступенчатое изменение передаточного числа.
- Повышенная экономичность.
- Снижение выбросов.
- Комфортное управление автомобилем.
Недостатки вариатора:
- Менее надежен по сравнению с МКПП и АКПП.
- Более сложный в обслуживании.
- Специфический звук работы.
- Не подходит для автомобилей с высокой мощностью.
Роботизированная коробка передач (РКПП)
РКПП – это тип трансмиссии, который сочетает в себе элементы МКПП и АКПП. РКПП имеет механическую конструкцию, но переключение передач осуществляется автоматически с помощью электронных систем и гидравлики.
Преимущества РКПП:
- Высокая эффективность.
- Быстрое переключение передач.
- Возможность ручного и автоматического режимов переключения.
Недостатки РКПП:
- Менее плавное переключение передач по сравнению с АКПП.
- Более сложная конструкция и обслуживание.
- Возможны рывки при переключении передач.
Устройство основных элементов трансмиссии
Сцепление
Сцепление предназначено для временного разъединения двигателя и трансмиссии, что необходимо для переключения передач и плавного трогания с места. Существует несколько типов сцеплений, но наиболее распространенным является фрикционное сцепление.
Основные элементы фрикционного сцепления:
- Ведущий диск: Соединен с коленчатым валом двигателя.
- Ведомый диск: Соединен с первичным валом коробки передач.
- Нажимной диск: Прижимает ведомый диск к ведущему диску.
- Выжимной подшипник: Обеспечивает разъединение дисков сцепления.
- Пружины: Обеспечивают прижим ведомого диска к ведущему диску.
Коробка передач (КПП)
КПП обеспечивает изменение передаточного числа, позволяя двигателю работать в оптимальном диапазоне оборотов при различных скоростях и нагрузках. КПП состоит из набора шестерен с различными передаточными числами.
Основные элементы КПП:
- Первичный вал: Соединен с ведомым диском сцепления.
- Вторичный вал: Соединен с карданной передачей (или главной передачей в переднеприводных автомобилях).
- Промежуточный вал: (Не всегда присутствует) Передает крутящий момент между первичным и вторичным валами.
- Шестерни: Обеспечивают изменение передаточного числа;
- Синхронизаторы: Обеспечивают плавное переключение передач.
- Вилки переключения: Перемещают шестерни для выбора нужной передачи.
Карданная передача
Карданная передача используется в заднеприводных и полноприводных автомобилях для передачи крутящего момента от КПП к заднему мосту. Карданная передача состоит из карданного вала и карданных шарниров.
Основные элементы карданной передачи:
- Карданный вал: Передает крутящий момент между КПП и задним мостом.
- Карданные шарниры: Обеспечивают передачу крутящего момента при изменении угла между КПП и задним мостом.
Главная передача
Главная передача увеличивает крутящий момент, передаваемый от карданной передачи (или КПП в переднеприводных автомобилях) к дифференциалу. Главная передача состоит из ведущей и ведомой шестерен.
Основные элементы главной передачи:
- Ведущая шестерня: Соединена с карданной передачей (или КПП).
- Ведомая шестерня: Соединена с дифференциалом.
Дифференциал
Дифференциал обеспечивает возможность вращения колес с разной скоростью при поворотах. Дифференциал состоит из набора шестерен, которые позволяют колесам вращаться независимо друг от друга.
Основные элементы дифференциала:
- Корпус дифференциала: Соединяется с ведомой шестерней главной передачи.
- Полуосевые шестерни: Соединены с полуосями.
- Сателлиты: Вращаются на осях и передают крутящий момент между полуосевыми шестернями.
Полуоси
Полуоси передают крутящий момент от дифференциала к колесам. Полуоси могут быть цельными или состоять из нескольких частей.
Обслуживание трансмиссии
Регулярное обслуживание трансмиссии является важным условием для ее надежной и долговечной работы. Обслуживание трансмиссии включает в себя:
- Замена масла в КПП: Рекомендуется менять масло в КПП каждые 60 000 – 100 000 километров пробега.
- Замена масла в дифференциале: Рекомендуется менять масло в дифференциале каждые 40 000 – 80 000 километров пробега.
- Проверка состояния сцепления: Необходимо регулярно проверять состояние сцепления и при необходимости заменять изношенные детали.
- Проверка состояния карданной передачи: Необходимо регулярно проверять состояние карданной передачи и при необходимости заменять изношенные шарниры.
- Диагностика трансмиссии: Рекомендуется проводить диагностику трансмиссии при появлении признаков неисправностей.
Признаки неисправностей трансмиссии
Существует несколько признаков, которые могут указывать на неисправности трансмиссии:
- Затрудненное переключение передач: Может указывать на износ синхронизаторов или другие проблемы с КПП.
- Шум при работе трансмиссии: Может указывать на износ подшипников или шестерен.
- Вибрация при движении: Может указывать на проблемы с карданной передачей или полуосями.
- Утечка масла: Может указывать на повреждение сальников или прокладок.
- Рывки при переключении передач (в РКПП): Может указывать на проблемы с электронными системами управления;
При появлении любых признаков неисправностей трансмиссии необходимо обратиться к квалифицированному специалисту для диагностики и ремонта.
