Вариатор, или бесступенчатая трансмиссия (CVT), представляет собой инновационное решение в мире автомобилестроения, предлагающее плавное и эффективное переключение передач․ В отличие от традиционных автоматических коробок передач, вариатор использует ремень или цепь, соединяющую два шкива с изменяемым диаметром, что позволяет достичь бесчисленного количества передаточных отношений․ Понимание принципов работы вариатора и его схемы необходимо для диагностики неисправностей и обслуживания автомобиля․ Данная статья предоставит исчерпывающую информацию о схеме вариатора, его компонентах, принципах работы, преимуществах и недостатках, а также о распространенных проблемах и способах их решения․
Что такое Вариатор и как он работает?
Вариатор, или Continuously Variable Transmission (CVT), представляет собой тип автоматической трансмиссии, который обеспечивает непрерывное изменение передаточного отношения․ Это означает, что в отличие от традиционных автоматических коробок передач, которые имеют фиксированное количество передач, вариатор может плавно изменять передаточное отношение в широком диапазоне․ Это достигается за счет использования двух шкивов с изменяемым диаметром, соединенных ремнем или цепью․
Основные компоненты вариатора:
- Ведущий шкив (Primary Pulley): Соединен с двигателем и передает крутящий момент․
- Ведомый шкив (Secondary Pulley): Соединен с приводными колесами и принимает крутящий момент․
- Ремень или цепь: Передает крутящий момент между шкивами․
- Гидравлическая система: Регулирует давление масла для изменения диаметра шкивов․
- Электронный блок управления (ECU): Контролирует работу гидравлической системы на основе данных от датчиков․
Принцип работы вариатора основан на изменении диаметра шкивов․ Когда диаметр ведущего шкива увеличивается, а диаметр ведомого шкива уменьшается, передаточное отношение увеличивается, что обеспечивает большее усилие на колесах, необходимое для разгона․ Наоборот, когда диаметр ведущего шкива уменьшается, а диаметр ведомого шкива увеличивается, передаточное отношение уменьшается, что обеспечивает более высокую скорость при движении по трассе․ Электронный блок управления (ECU) постоянно отслеживает скорость автомобиля, положение дроссельной заслонки и другие параметры, чтобы оптимизировать передаточное отношение для обеспечения максимальной эффективности и производительности․
Схема Вариатора: Подробное Описание
Рассмотрим подробную схему вариатора, чтобы понять, как все компоненты взаимодействуют друг с другом․ Схема включает в себя механические, гидравлические и электронные компоненты, каждый из которых играет важную роль в обеспечении плавной и эффективной работы трансмиссии․

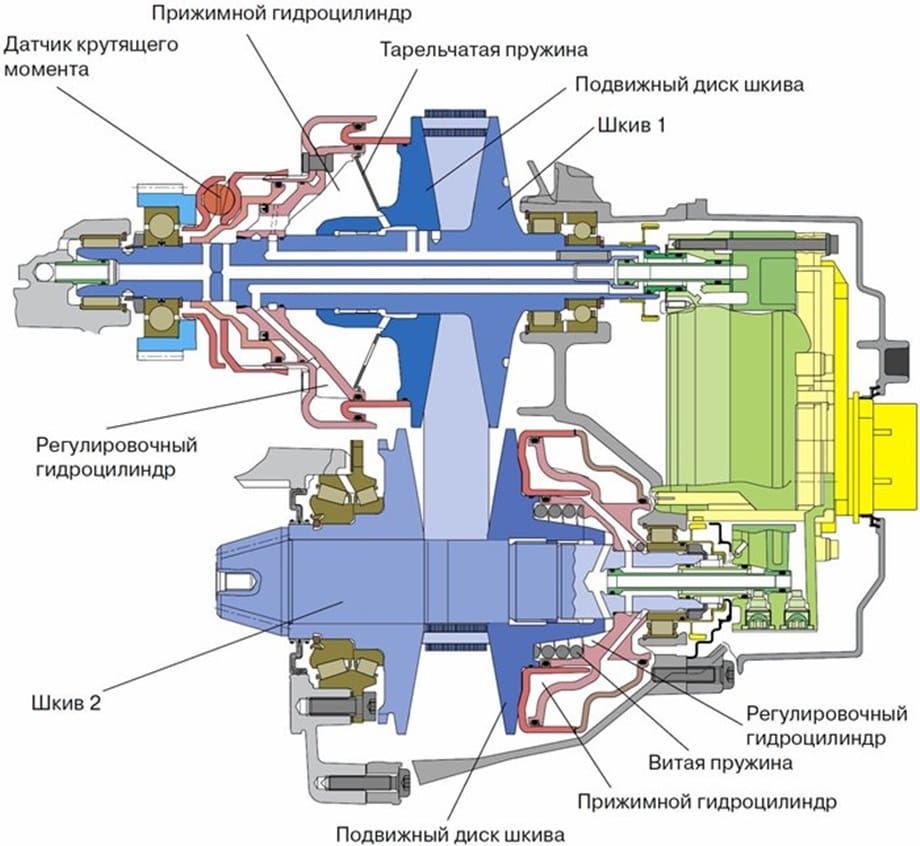

Механическая часть схемы вариатора:
Механическая часть включает в себя шкивы, ремень (или цепь) и валы․ Ведущий и ведомый шкивы имеют коническую форму и состоят из двух половинок, которые могут сдвигаться и раздвигаться, изменяя тем самым диаметр шкива․ Ремень или цепь передает крутящий момент между шкивами․ Валы соединяют шкивы с двигателем и приводными колесами․
Гидравлическая часть схемы вариатора:
Гидравлическая система отвечает за регулировку давления масла, которое используется для изменения диаметра шкивов․ Она состоит из масляного насоса, клапанов регулировки давления, гидравлических цилиндров и масляных каналов․ Масляный насос создает давление масла, которое затем направляется в гидравлические цилиндры․ Клапаны регулировки давления контролируют давление масла в цилиндрах, что позволяет изменять диаметр шкивов․
Электронная часть схемы вариатора:
Электронный блок управления (ECU) является «мозгом» вариатора․ Он получает данные от различных датчиков, таких как датчик скорости автомобиля, датчик положения дроссельной заслонки, датчик температуры масла и другие․ На основе этих данных ECU определяет оптимальное передаточное отношение и управляет гидравлической системой для его достижения․ ECU также отвечает за диагностику неисправностей и отображение предупреждающих сообщений на приборной панели․
Типы Вариаторов
Существует несколько основных типов вариаторов, отличающихся конструкцией и принципом работы․
- Ременные вариаторы (Belt CVTs): Используют ремень для передачи крутящего момента между шкивами․ Это наиболее распространенный тип вариаторов, используемый в легковых автомобилях․
- Цепные вариаторы (Chain CVTs): Используют цепь для передачи крутящего момента между шкивами․ Цепные вариаторы более прочные и долговечные, чем ременные, и используются в автомобилях с более высокой мощностью․
- Тороидальные вариаторы (Toroidal CVTs): Используют тороидальные диски и ролики для передачи крутящего момента․ Тороидальные вариаторы обеспечивают очень плавное и эффективное переключение передач, но они более сложные и дорогие в производстве․
- Электромагнитные вариаторы (Electromagnetic CVTs): Используют электромагнитные силы для передачи крутящего момента․ Это относительно новая технология, которая находится в стадии разработки․
Преимущества и Недостатки Вариаторов
Вариаторы обладают рядом преимуществ по сравнению с традиционными автоматическими коробками передач, но также имеют и некоторые недостатки․
Преимущества вариаторов:
- Плавное переключение передач: Вариатор обеспечивает непрерывное изменение передаточного отношения, что приводит к очень плавному и комфортному вождению․
- Экономия топлива: Вариатор позволяет двигателю работать в оптимальном диапазоне оборотов, что приводит к снижению расхода топлива․
- Улучшенная динамика разгона: Вариатор может быстрее реагировать на изменения нагрузки, что обеспечивает более динамичный разгон․
- Меньше шума и вибрации: Вариатор работает более тихо и плавно, чем традиционные автоматические коробки передач․
Недостатки вариаторов:
- Специфический звук работы: Некоторые водители считают звук работы вариатора непривычным и даже раздражающим․
- Ограниченная мощность: Вариаторы, как правило, не рассчитаны на очень высокую мощность двигателя․
- Более сложное обслуживание: Ремонт и обслуживание вариаторов может быть более сложным и дорогим, чем традиционных автоматических коробок передач․
- Восприимчивость к перегреву: Вариаторы более чувствительны к перегреву, чем традиционные автоматические коробки передач․
Распространенные Проблемы с Вариаторами и Способы их Решения
Как и любые другие сложные механизмы, вариаторы подвержены поломкам․ Знание распространенных проблем и способов их решения поможет вам вовремя обнаружить и устранить неисправность, продлив срок службы вашего вариатора․
Пробуксовка ремня или цепи:
Пробуксовка ремня или цепи является одной из самых распространенных проблем с вариаторами․ Она может быть вызвана износом ремня или цепи, низким уровнем масла в вариаторе, неисправностью гидравлической системы или другими факторами․ При пробуксовке ремня или цепи автомобиль может терять мощность, разгоняться медленно или даже не двигаться с места․
Решение: Замена ремня или цепи, проверка уровня масла и давления в гидравлической системе, ремонт или замена неисправных компонентов гидравлической системы․
Рывки и толчки при переключении:
Рывки и толчки при переключении могут быть вызваны неисправностью гидравлической системы, засорением масляных каналов, неисправностью электронного блока управления (ECU) или другими факторами․ При рывках и толчках вождение становится некомфортным и может привести к повреждению других компонентов трансмиссии․
Решение: Промывка масляных каналов, ремонт или замена неисправных компонентов гидравлической системы, перепрограммирование или замена ECU․
Повышенный шум при работе:
Повышенный шум при работе вариатора может быть вызван износом подшипников, повреждением шкивов, низким уровнем масла в вариаторе или другими факторами․ Повышенный шум может указывать на серьезные проблемы и требует немедленного обращения в сервисный центр․
Решение: Замена изношенных подшипников, ремонт или замена поврежденных шкивов, проверка уровня масла и его замена при необходимости․
Перегрев вариатора:
Перегрев вариатора может быть вызван низким уровнем масла, засорением радиатора охлаждения, неисправностью термостата или другими факторами․ Перегрев может привести к серьезному повреждению вариатора и требует немедленного устранения причины․
Решение: Проверка уровня масла и его замена при необходимости, промывка радиатора охлаждения, замена неисправного термостата․
Вибрация при движении:
Вибрация при движении может быть вызвана разбалансировкой шкивов, повреждением ремня или цепи, неисправностью опор двигателя или другими факторами․ Вибрация может быть не только неприятной, но и привести к быстрому износу компонентов трансмиссии․
Решение: Балансировка шкивов, замена поврежденного ремня или цепи, замена неисправных опор двигателя․
Обслуживание Вариатора: Советы и Рекомендации
Регулярное обслуживание вариатора – залог его долгой и бесперебойной работы․ Соблюдение простых правил и рекомендаций поможет вам избежать серьезных поломок и продлить срок службы вашего вариатора․
Регулярная замена масла:
Замена масла является одним из самых важных аспектов обслуживания вариатора․ Рекомендуется менять масло каждые 40 000 ౼ 60 000 километров пробега или в соответствии с рекомендациями производителя․ Использование качественного масла, рекомендованного для вашего типа вариатора, также очень важно․
Проверка уровня масла:
Регулярно проверяйте уровень масла в вариаторе․ Низкий уровень масла может привести к перегреву и повреждению трансмиссии․ Убедитесь, что уровень масла находится между отметками «min» и «max» на щупе․
Избегайте резких ускорений и торможений:
Резкие ускорения и торможения создают повышенную нагрузку на вариатор и могут привести к его преждевременному износу․ Старайтесь ездить плавно и избегать агрессивного стиля вождения․
Прогревайте вариатор перед началом движения:
В холодную погоду прогревайте вариатор перед началом движения․ Это позволит маслу разогреться и обеспечить надлежащую смазку компонентов трансмиссии․
Своевременно обращайтесь в сервисный центр:
При обнаружении любых признаков неисправности вариатора (шум, рывки, вибрация) немедленно обращайтесь в сервисный центр для диагностики и ремонта․ Своевременное обращение поможет избежать серьезных поломок и дорогостоящего ремонта․
Диагностика Вариатора: Как Определить Неисправность
Самостоятельная диагностика вариатора может помочь вам определить причину неисправности и принять решение о дальнейших действиях․ Однако, следует помнить, что сложные неисправности требуют профессиональной диагностики и ремонта․
Визуальный осмотр:
Начните с визуального осмотра вариатора․ Проверьте наличие утечек масла, повреждений корпуса и других видимых дефектов․
Прослушивание звуков:
Обратите внимание на звуки, издаваемые вариатором при работе․ Повышенный шум, стук, скрежет или другие необычные звуки могут указывать на неисправность․
Проверка работы трансмиссии:
Проверьте работу трансмиссии в различных режимах․ Обратите внимание на плавность переключения, наличие рывков, толчков и других аномалий․
Использование диагностического оборудования:
Использование диагностического оборудования, такого как сканер OBD-II, может помочь вам получить коды ошибок, указывающие на конкретные неисправности вариатора․
Будущее Вариаторов в Автомобильной Промышленности
Вариаторы продолжают развиваться и совершенствоваться, и их будущее в автомобильной промышленности выглядит многообещающим․ Современные вариаторы становятся более надежными, эффективными и мощными, а также интегрируются с другими системами автомобиля, такими как система управления двигателем и система стабилизации․
Разрабатываются новые типы вариаторов, такие как электромагнитные и гибридные вариаторы, которые обещают еще большую эффективность и производительность․ Ожидается, что в будущем вариаторы будут все шире использоваться в легковых автомобилях, грузовиках и других транспортных средствах․
