Вариатор, или бесступенчатая трансмиссия (CVT), становится все более популярным выбором в современных автомобилях. Он предлагает плавное и эффективное переключение передач, что приводит к улучшению экономии топлива и более комфортному вождению. В отличие от традиционной автоматической коробки передач с фиксированными передаточными числами, вариатор обеспечивает непрерывный диапазон передаточных чисел. Это позволяет двигателю всегда работать в оптимальном диапазоне оборотов, что и является ключом к его эффективности. Разберемся, как именно работает эта сложная и интересная система, какие у нее преимущества и недостатки, и как правильно ее обслуживать.
Основы работы вариатора

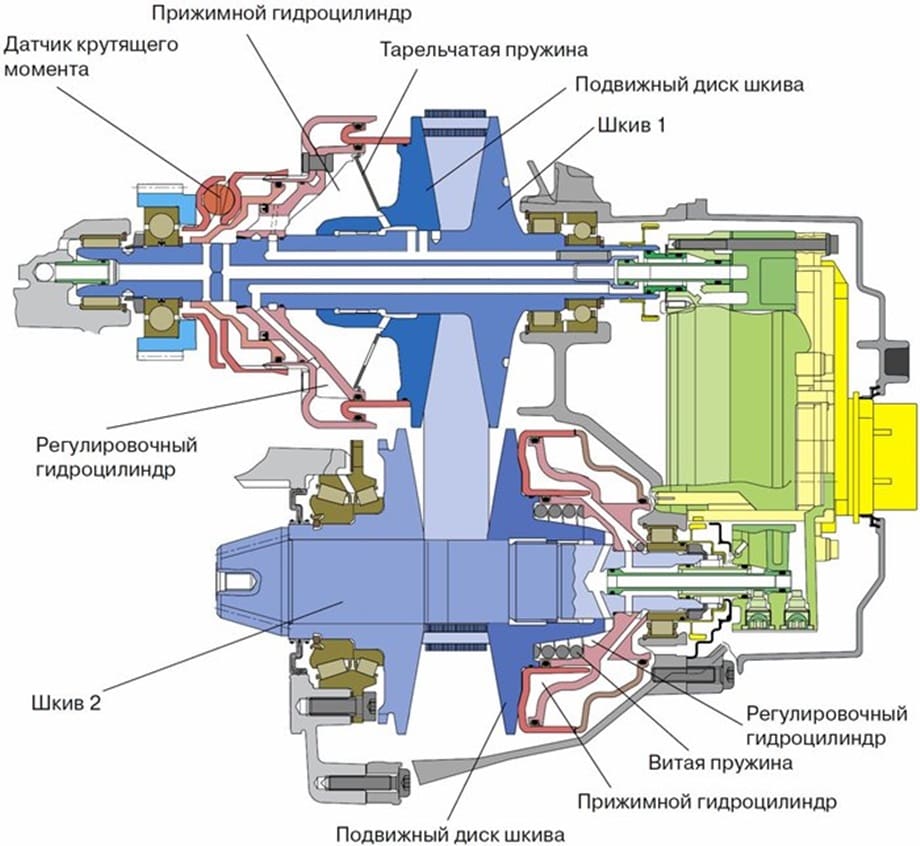

В основе принципа работы вариатора лежит концепция бесступенчатого изменения передаточного числа. Вместо набора шестерен, как в традиционной коробке передач, вариатор использует два шкива (или конуса) и ремень (или цепь), соединяющие их. Диаметр шкивов может изменяться, что и обеспечивает плавное изменение передаточного числа.
Ключевые компоненты вариатора:
- Ведущий шкив: Соединен с двигателем и передает крутящий момент.
- Ведомый шкив: Передает крутящий момент на колеса.
- Ремень или цепь: Соединяет шкивы и передает крутящий момент между ними. Существуют различные типы, включая V-образные ремни и цепи с металлическими звеньями.
- Система управления: Управляет диаметром шкивов для изменения передаточного числа. Обычно включает гидравлические или электронные компоненты.
Принцип изменения передаточного числа
Изменение передаточного числа в вариаторе происходит путем изменения диаметров рабочих поверхностей шкивов. Когда ведущий шкив увеличивает свой диаметр, а ведомый уменьшает, передаточное число увеличивается, что соответствует «низкой» передаче. И наоборот, когда ведущий шкив уменьшает свой диаметр, а ведомый увеличивает, передаточное число уменьшается, что соответствует «высокой» передаче.
Этот процесс управляется системой, которая получает данные от различных датчиков, таких как положение дроссельной заслонки, скорость автомобиля и обороты двигателя. На основании этих данных система управления регулирует давление жидкости в гидроцилиндрах, которые перемещают половинки шкивов, изменяя их диаметр.
Типы вариаторов
Существует несколько различных типов вариаторов, каждый из которых имеет свои особенности конструкции и принцип работы.
Вариатор с клиноременной передачей (CVT)
Это наиболее распространенный тип вариатора, который использует V-образный ремень для передачи крутящего момента между шкивами; Ремни обычно изготавливаются из резины с усилением кордом или из металла. Клиноременные вариаторы относительно просты в конструкции и недороги в производстве, что делает их популярным выбором для компактных и среднеразмерных автомобилей.
Вариатор с цепной передачей (Chain CVT)
В этом типе вариатора вместо ремня используется цепь, состоящая из множества металлических звеньев. Цепные вариаторы обычно более прочные и надежные, чем клиноременные, и могут передавать больший крутящий момент. Они часто используются в автомобилях с более мощными двигателями.
Тороидальный вариатор (Toroidal CVT)
Тороидальный вариатор использует тороидальные диски и ролики для передачи крутящего момента. Ролики перемещаются между дисками, изменяя передаточное число. Тороидальные вариаторы отличаются высокой эффективностью и способностью передавать большой крутящий момент, но они более сложные и дорогие в производстве, чем другие типы вариаторов.
Преимущества и недостатки вариатора
Вариаторы имеют ряд преимуществ и недостатков по сравнению с традиционными автоматическими коробками передач.
Преимущества вариатора:
- Плавное переключение передач: Вариатор обеспечивает плавное и непрерывное изменение передаточного числа, что устраняет рывки и толчки, характерные для традиционных автоматических коробок передач.
- Улучшенная экономия топлива: Вариатор позволяет двигателю всегда работать в оптимальном диапазоне оборотов, что приводит к снижению расхода топлива.
- Более динамичное ускорение: Вариатор может обеспечить более быстрое и плавное ускорение, чем традиционная автоматическая коробка передач.
Недостатки вариатора:
- Специфический звук: Вариатор может издавать специфический звук при разгоне, который может не нравиться некоторым водителям. Этот звук часто описывают как «вой» или «жужжание».
- Ограничение по крутящему моменту: Некоторые вариаторы имеют ограничение по максимальному крутящему моменту, который они могут передавать, что может ограничивать их применение в автомобилях с мощными двигателями.
- Более дорогое обслуживание: Обслуживание вариатора может быть более дорогим, чем обслуживание традиционной автоматической коробки передач, особенно если требуется замена ремня или цепи. Требуется специальное трансмиссионное масло.
- Срок службы: Срок службы вариатора может быть меньше, чем у традиционной автоматической коробки передач, особенно при неправильной эксплуатации или отсутствии своевременного обслуживания.
Обслуживание и эксплуатация вариатора
Правильное обслуживание и эксплуатация вариатора являются ключевыми факторами для обеспечения его долгой и надежной работы.
Рекомендации по обслуживанию:
- Регулярная замена масла: Регулярная замена масла в вариаторе является критически важной для его долгой работы. Используйте только рекомендованное производителем масло и соблюдайте интервалы замены, указанные в руководстве по эксплуатации.
- Проверка уровня масла: Регулярно проверяйте уровень масла в вариаторе и доливайте его при необходимости.
- Избегайте резких ускорений и торможений: Резкие ускорения и торможения могут привести к повышенному износу ремня или цепи вариатора.
- Не перегружайте автомобиль: Перегрузка автомобиля может привести к перегреву вариатора и его поломке.
- Своевременная диагностика: При появлении каких-либо признаков неисправности вариатора, таких как рывки, пробуксовки или посторонние шумы, необходимо обратиться к специалисту для проведения диагностики.
Особенности эксплуатации:
Важно помнить, что вариатор имеет свои особенности эксплуатации. Например, не рекомендуется буксировать другие автомобили или использовать автомобиль в условиях бездорожья, если это не предусмотрено производителем. Также следует избегать длительной работы двигателя на высоких оборотах.
Диагностика неисправностей вариатора
Диагностика неисправностей вариатора может быть сложной задачей, требующей специальных знаний и оборудования. Некоторые из наиболее распространенных признаков неисправности вариатора включают:
- Рывки или толчки при переключении передач (хотя, по идее, их быть не должно).
- Пробуксовка вариатора.
- Посторонние шумы, такие как вой, жужжание или скрежет.
- Затрудненное ускорение.
- Повышенный расход топлива.
- Индикация ошибки на приборной панели.
Если вы заметили какие-либо из этих признаков, необходимо обратиться к квалифицированному специалисту для проведения диагностики и ремонта.
Методы диагностики:
Для диагностики неисправностей вариатора могут использоваться различные методы, включая:
- Визуальный осмотр: Проверка на наличие утечек масла, повреждений корпуса и других видимых дефектов.
- Компьютерная диагностика: Подключение диагностического сканера к электронному блоку управления вариатора для считывания кодов ошибок.
- Проверка уровня и состояния масла: Оценка уровня и состояния масла в вариаторе. Загрязненное или недостаточное масло может быть причиной неисправностей.
- Динамические испытания: Проведение испытаний автомобиля в движении для оценки работы вариатора в различных режимах.
Будущее вариаторов
Вариаторы продолжают развиваться и совершенствоваться. Производители автомобилей постоянно работают над улучшением их эффективности, надежности и долговечности. В будущем можно ожидать появления новых типов вариаторов с улучшенными характеристиками, а также более широкого их распространения в различных моделях автомобилей. Разрабатываются гибридные системы, объединяющие вариатор и электродвигатель, что позволяет достичь еще большей экономии топлива и снижения выбросов. Кроме того, совершенствуются системы управления вариаторами, делая их более адаптивными к различным условиям вождения и потребностям водителя.
Несмотря на некоторые недостатки, вариаторы имеют значительный потенциал для улучшения характеристик автомобилей. Они обеспечивают плавное и комфортное вождение, улучшают экономию топлива и могут быть более динамичными, чем традиционные автоматические коробки передач. По мере развития технологий вариаторы будут становиться все более популярным выбором для автопроизводителей и водителей.
Вариатор, или бесступенчатая трансмиссия, предлагает плавное и эффективное переключение передач. Понимание принципов работы вариатора помогает в правильной эксплуатации автомобиля. Регулярное обслуживание и своевременная замена масла критически важны. Несмотря на некоторые недостатки, вариатор предлагает значительные преимущества. В будущем можно ожидать дальнейшего развития и совершенствования этой технологии.
